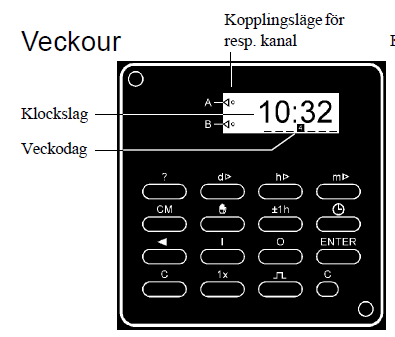

| Knapp | Funktion |
| ? | Kontroll av programfunktioner. |
| CM | Radering av den med ?-knappen kontrollerade funktionen. |
| Kanalväljare (mellan kanal 1 och 2). | |
| I | Inkoppling |
| 0 | Urkoppling |
| 1X | 1-gångsfunktion (raderas efter 1:a användning) |
| Impulsfunktion (inkopplingspuls 1sekund) | |
| d | Veckodag eller dagblock |
| h | Timme |
| m | Minut |
| Handomkoppling (manuell in-/ urkoppling av funktion) | |
| ±1h | Omkoppling sommar/vintertid |
| Manöverknapp för tidinställning Återställning till löpande tid. |
| ENTER | Inmatning av programmerad funktion, uppdatering, resp. start av ur efter inställning |
| C/C | Idrifttagnings- resp. totalraderingsknappar (båda trycks ned samtidigt). |
Radering av programfunktion
Det är möjligt att radera enstaka funktioner i
ett program. Genom ?-knappen tas den
aktuella funktionen fram på displayen. Med
knapp "CM" raderas funktionen
Ändring av en programfunktion
Ta fram den aktuella funktionen på displayen
med ?-knappen. Ändra till önskade värden.
Avsluta med att trycka på ?-knappen.
Observera att ENTER-knappen inte behöver
användas. För återställning till tidvisning tryck
på knappen.
| Knapp | Funktion | Manöver | |
| 1 | ur inställning | tryck en gång | |
| 2 | veckodag | tryck till 3 | |
| 3 | timme | tryck till 15 | |
| 4 | minut | tryck till 22 | |
| 5 | omkoppling ± 1 timme för sommar/ vintertid tryck en gång | ||
| 6 | start av uret |
kl 15:22
Ändra tid sommartid vintertid
Vid första idrifttagningen och efter
längre tids driftstopp (gångreserv 72h)
låt uret vara anslutet till nätspänning
ca 1 minut. Tryck sedan på de båda
C-knapparna före programmering.
| 1 | kanalval | |
| 2 | funktion "TILL" | |
| 3 | veckodag eller dagblock | |
| 4 | timme | |
| 5 | minut | |
| 6 | uppdatering |
Exempel: Kanal A, Må-Fre (dagblock), kl 6:15 TILL, kl 16,30 FRÅN
Diplay visar:
Dröjer det 60 sekunder vid tidinställning eller programmering utan att
inmatningsinstruktionen (ENTER) givits, återgår uret till tidvisning på displayen.
| 1 | funktion "FRÅN" | |
| 2 | timme | |
| 3 | minut | |
| 4 | uppdatering |

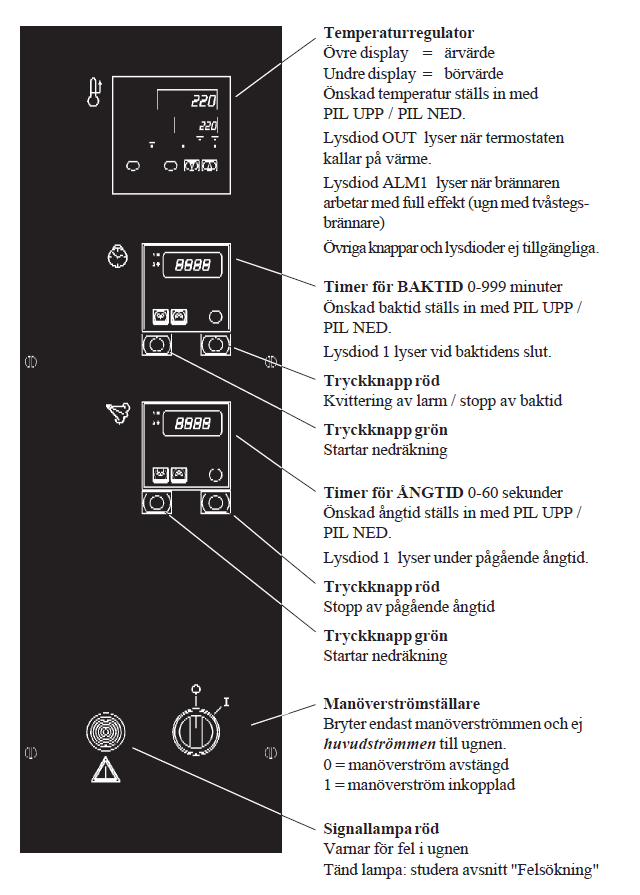

Temperaturregulator
Övre display = ärvärde
Undre display = börvärde
Önskad temperatur ställs in med
PIL UPP / PIL NED.
Lysdiod OUT lyser när termostaten
kallar på värme.
Lysdiod ALM1 lyser när brännaren
arbetar med full effekt (ugn med tvåstegsbrännare)
Övriga knappar och lysdioder ej tillgängliga
Timer för BAKTID 0-999 minuter
Önskad baktid ställs in med PIL UPP /
PIL NED.
Lysdiod 1 lyser vid baktidens slut.
Tryckknapp röd
Kvittering av larm / stopp av baktid
Tryckknapp grön
Startar nedräkning
Timer för ÅNGTID 0-60 sekunder
Önskad ångtid ställs in med PIL UPP /
PIL NED.
Lysdiod 1 lyser under pågående ångtid.
Tryckknapp röd
Stopp av pågående ångtid
Tryckknapp grön
Startar nedräkning
Manöverströmställare
Bryter endast manöverströmmen och ej
huvudströmmen till ugnen.
0 = manöverström avstängd
1 = manöverström inkopplad
Signallampa röd
Varnar för fel i ugnen
Tänd lampa: studera avsnitt "Felsökning"

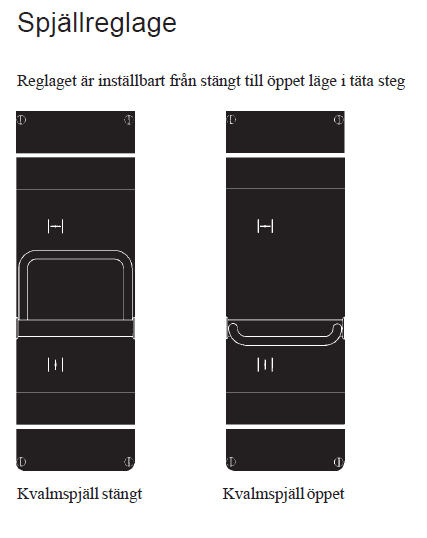

Spjällreglage
Reglaget är inställbart från stängt till öppet läge i täta steg
Kvalmspjäll stängt Kvalmspjäll öppet
