Installation/Montering av ben och hylla - Stickugn SR120, SR130, SR240, SR242, Revision 1 - 10, 2020/06 - framåt
Uppdaterad
1
2
3
4
5
6
7
8
9
10
x
x
x
x
x
x
x
x
x
x
Berör Revision:
Maskinbenämning:
SR120, SR130, SR240, SR242
Artikel nummer:
860231-01
Produkt information

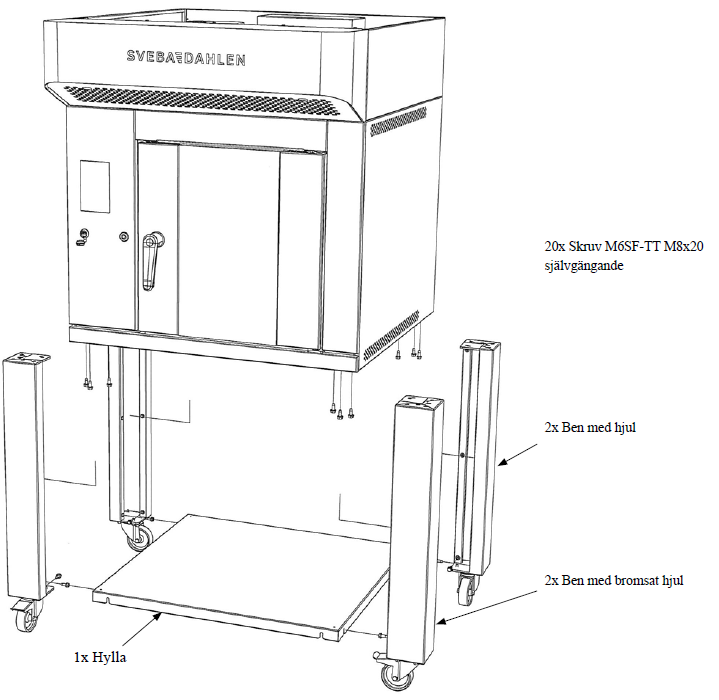

1. Montera benen på ugnen med 3x skruvar (M6SF-TT M8x20) i varje ben. - De två främre benen ska ha hjul med broms - Benen ska placeras längst ut i hörnen på ugnen
2. Montera hyllan. - Montera 2x skruv (M6SF-TT M8x20) i muttrarna längst ned på insidan av varje ben, men dra inte åt dem helt. - Passa in hyllan mellan benen och skjut ner den tills den vilar på benens botten. - Dra sedan åt de 8 skruvarna för att låsa hyllan mot benen. OBS! Detta är mycket viktigt för att stabilisera benstrukturen.
