Installation/Kondensationsenhet - Stickugn SR120, SR130, SR240, SR242, Revision 1 - 5 , 2020/06 - 2022/01

1. Montera bort imkåpan
(Beskrivs i föregående kapitel ”Minska djup”).

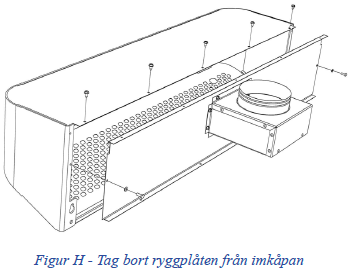

2. Tag bort ryggplåten med ventilationsanslutning från
imkåpan för att göra plats för kondensationsenheten.
3. Montera bort övre sidobeklädnader för att få bättre åtkomst
(Beskrivs i föregående kapitel ”Minska djup”).

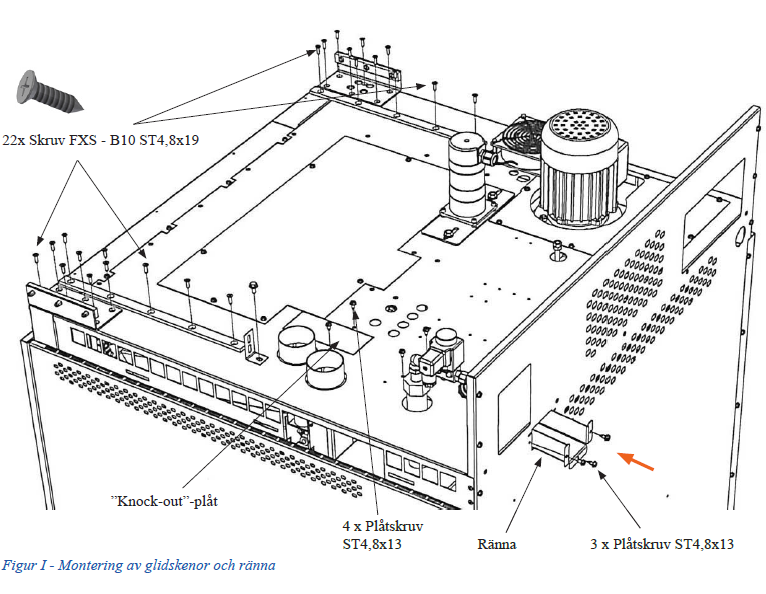

4. Montera glidskenorna och vinkelbeslagen på taket i de
förborrade hålen - 22x Skruv FXS - B10 ST4,8x19.

5. Montera rännan för dräneringsslangarna
- Tag bort den rektangulära ”Knock-out”-plåten i yttertaket.
- Skjut in rännan genom det anpassade hålet i övre vänstra delen av ugnens ryggplåt (sett bakifrån).
- Skruva fast rännan med Plåtskruv ST4,8 x 13 (4x på taket och 3x på ryggen)
(Tips: Tag bort serviceluckan på taket för att komma åt att hålla rännan vid montering).

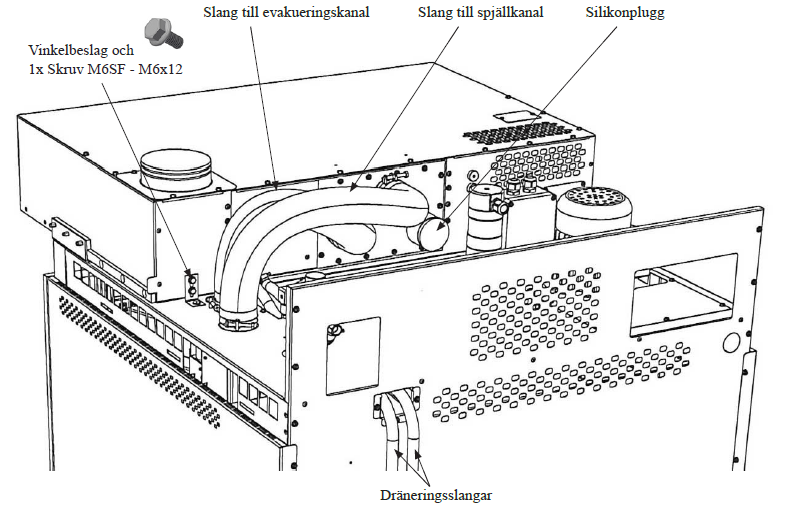

6. Montera kondensationsenheten på ugnen
- Skjut in kondensationsenheten framifrån in i skensystemet på taket tills det är ca 172 mm utstick kvar i framkant. Den ska vila på de två långa plastskenorna som är skruvade direkt i takplåten.
- Skruva fast vinkelbeslaget mot taket för att låsa den i position med 1x Skruv M6SF - M6x12. Beslaget sitter till höger.

7. Anslut dräneringsslangarna
- Anslut de svarta slangarna Ø19 till de två dräneringsrören i nederkant på baksidan av kondensationsenheten med slangklämmor 13-20 mm.
- Slangarna ska träs ner genom ”Knock-out”-hålet i taket och ligga i rännan under yttertaket och komma ut på baksidan av ugnen för att få tillräckligt fall.
- Dräneringsslangarna ska ledas till ett avlopp (eller ångfällan om detta finns).
8. Anslut kondensationsenheten till ugnen
- Anslut de röda slangarna Ø65 till de två yttersta anslutningsrören på baksidan av kondensationsenheten.
- Den ena slangen ansluts till evakueringskanalen och den andra till spjällkanalen.
Fäst slangarna med slangklämmorna av dubbel tråd för Ø60-65.
Var noga så att slangarna inte böjs för snävt och viks så att luftflödet stryps.
- Se till att det tredje anslutningsröret tätas med den koniska silikonpluggen.
9. Elanslutning – Anslut den medföljande stickproppen till motsvarande uttag på ugnen.
10. Montera tillbaka imkåpan och sidobeklädnaderna
OBS! Imkåpan ska INTE skruvas i kondensationsenheten i hålbilden på imkåpans topplåt.
