Installation/Montering av extra hyllplan - Stickugn SR120, SR130, SR240, SR242, Revision 1 - 10 , 2020/06 - framåt
Uppdaterad
1
2
3
4
5
6
7
8
9
10
x
x
x
x
x
x
x
x
x
x
Berör Revision:
Maskinbenämning:
SR120, SR130, SR240, SR242
Artikel nummer:
860231-01
Produkt information

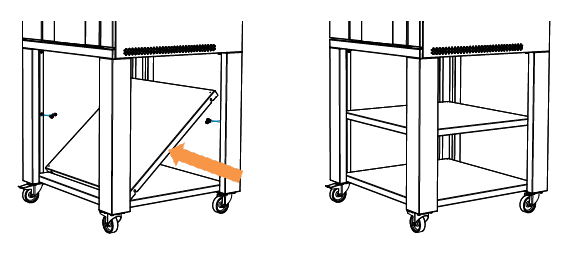

1. Montera 2x flänsskruv M8x20 i muttrarna i mitten på insidan av varje bakre ben, men dra inte åt dem helt. 2. Trä in hyllan från sidan mellan benen och lägg ner den i bakkant så att den vilar på de bakre skruvarna. 3. Lyft hyllan i framkant och montera 2x flänsskruv M8x20 i muttrarna i mitten på insidan av varje främre ben och lägg ner hyllan så att den vilar på alla skruvar. 4. Dra sedan åt de 8 skruvarna för att låsa hyllan mot benen.
