Installation/Att göra dörren vänsterhängd resp. högerhängd - Stickugn SR120, SR130, SR240, SR242, Revision 1 - 10 , 2020/06 - framåt

1. Tag bort dörren som det beskrivs i avsnittet ”Minska djup” i denna manual.
2. Flytta nedre gångjärnet till andra sidan och flytta plåtvinkeln som täcker den andra övre gångjärnspositionen till motstående sida.
3. Flytta låsklacken på dörrkarmen till motstående sida, men vänd den öppna ”klykan” uppåt.

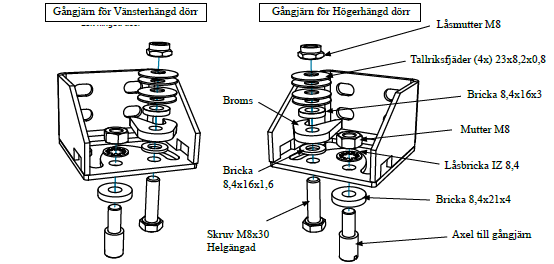

4. Gör om övre gångjärnet till vänsterhängt resp. högerhängt. (se bild)

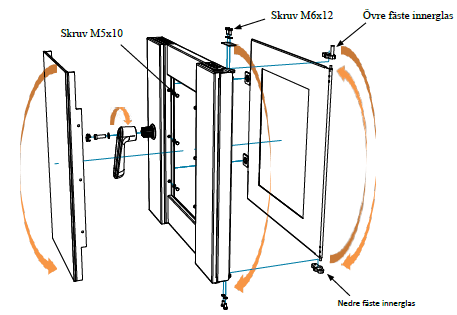

5. Tag bort innerglaset genom att ta bort övre och nedre fäste (4x Skruv M6x12) Byt plats på innerglasets fästen så att tappen för dörrstoppet hamnar överst när dörren vänds upp-och-ner.
6. Tag bort 3:e mellanglaset om det finns (Option). Öppna och lyft glaset rakt upp så att nedre gångjärnstappen kommer upp ur sitt hål, vinkla det sedan utåt i nederkanten och lyft det nedåt så att övre gångjärnstappen kommer ur sitt hål.

7. Vänd ytterglaset upp-och-ned så att varningssymbolen kommer i ovankant.
- Tag bort skruvarna på sidorna som håller ytterglaset (3x Skruv M5x10 på varje sida) och montera tillbaka ytterglaset.
8. Vänd dörren upp-och-ned och montera tillbaka mellanglaset och innerglaset.
-Var noga med att tappen för dörrstoppet i innerglasets övre fäste och dess stödplåt hamnar överst.
9. Lossa handtaget och vänd det 180° så att det pekar nedåt när dörren är låst.
- Lossa täcklocket genom att slå in en liten spårmejsel i ovankant av täcklocket och bänd ut det försiktigt.
- Tag bort insexskruven som håller handtaget (M10x30 med låg skalle, DIN 7984), drag loss handtaget rakt ut, vänd det sedan 180° så att det pekar nedåt när dörren är stängd.
(Handtaget kommer att peka nedåt i stängt läge och öppnas ”bakvänt” genom att vridas utåt när dörren ska öppnas. Det finns möjlighet att kunna öppna handtaget normalt, men då måste hela låsmekanismen och låsklacken bytas till vänster- / resp. högervariant. Dessa kan köpas från Sveba-Dahlén och hittas i reservdelslistan)
10. Flytta dörrbrytaren till positionen för motsvarande vänsterhängd resp. högerhängd.
Flytta täcklocket till det hål som inte används.
11. Avsluta monteringen genom att sätta tillbaka dörren, det övre gångjärnet och övre frontplåten.
12. Justera in läget på dörrbrytaren.
