Installation/Minska djup på SR130 eller SR240 - Stickugn SR120, SR130, SR240, SR242, Revision 6 - 10 , 2022/01 - framåt

Att minska djupet för passage genom en dörröppning:
För att minska djup från 1163 mm till 975 mm:
1. Montera bort imkåpan

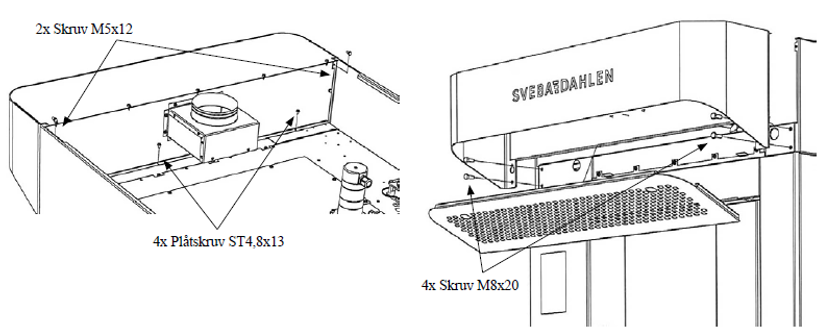

- Tag först bort skruv på baksidan av imkåpan (2x M5x12 i sidobeklädnader + 4x plåtskruv i taket)
- Tag sedan bort gallret (använd de två större hålen och dra ned i framkant) och lossa 4x skruv M8x20 och lyft bort imkåpan.

2. Tag bort dörren
- Stäng dörren och lås handtaget.

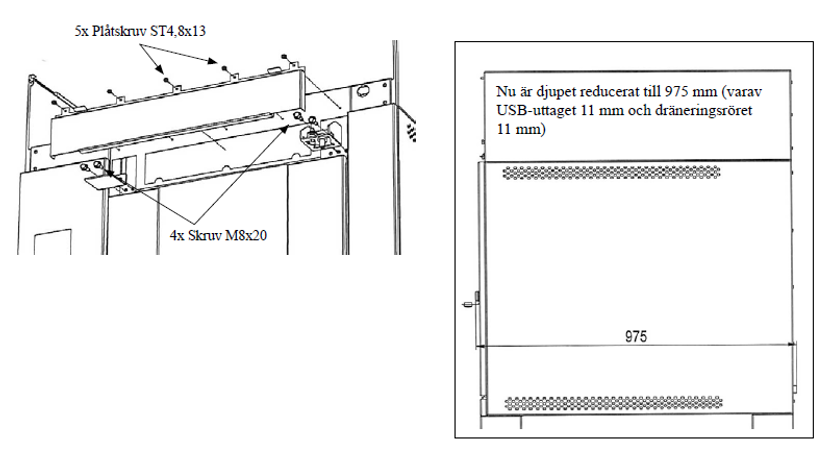

- Demontera frontplåten ovanför dörren; lossa 5x plåtskruv ST4,8x13, lyft sedan plåten rakt uppåt för att haka av den.
- Skruva bort övre gångjärnet (2x skruv M8x20) och täckplåten på motstående sida (2x skruv M8x20).
- Öppna handtaget och lyft sedan dörren rakt upp från nedre gångjärnet och tag bort den.

3. Montera bort kondensationsenheten om ugnen är utrustad med detta
Demontera kondensationsenheten i omvänd ordning mot
instruktionen om installation senare i denna manual.

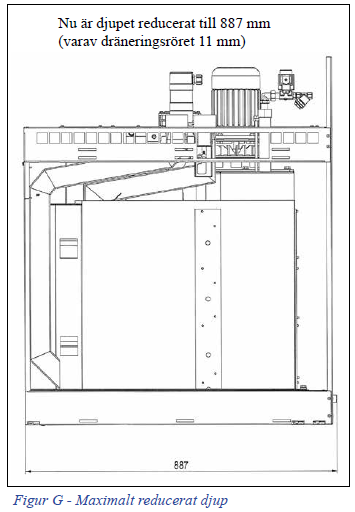

För att minska djup ytterligare till 887 mm
Skulle dessa åtgärder inte vara tillräckliga finns det möjlighet att demontera fronter och elskåpsdörr och då minska djupet med ytterligare 88 mm. Då uppnås ett minsta djup på 887 mm. Detta är något som enbart bör tillämpas i de fall där ingen annan lösning är möjlig. Rådgör med Sveba-Dahlen AB’s serviceavdelning innan ett sådant arbete utförs.

1. Tag bort elskåpsdörren
- Lossa alla kablar till kontrollpanelen.
- Snäpp loss gångjärnen och tag bort elskåpsdörren.

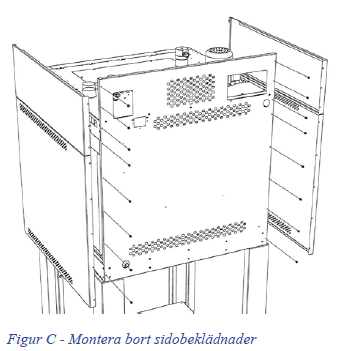

2. Montera bort sidobeklädnader
- Tag bort plåtskruvarna i ytterkanterna på baksidan av ugnen som
håller sidobeklädnaderna (16x på SR120, 20x på SR130 och SR240).
- Skjut sidobeklädnaderna bakåt ca 30 mm så att hakarna på
insidan frigörs, lyft dem sedan rakt ut åt sidan.

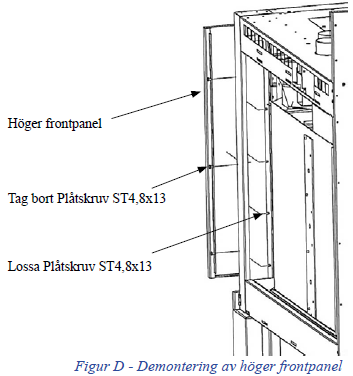

3. Montera bort höger frontpanel på framsidan av ugnen
- Tag bort plåtskruvarna på ytterkanten (3x på SR120, 5x på
SR130 och SR240).
- Släpp lite på plåtskruvarna på insidans inre kant (5x) och skjut
frontpanelen åt höger för att föra den ur de slitsade spåren för
skruvarna och tag bort den.

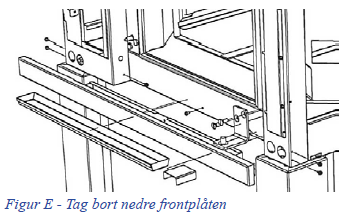

4. Tag bort den nedre frontplåten
- Skruva loss nedre gångjärnet och tag bort smullådan och dess
ändstopp som är inskjutet under gångjärnet. (2x skruv MFS - M8x20).
- Tag bort nedre frontplåten, 4x plåtskruv på utsidorna och 3x
plåtskruv på insidan (under smullådan).

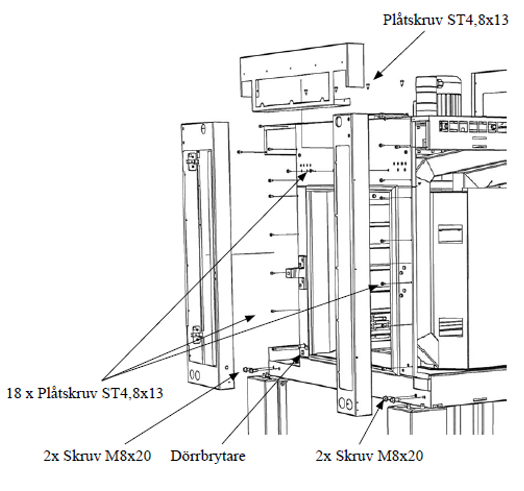

5. Tag bort stödramar
- Tag bort alla skruvar som håller stödramarna på fronten och tag
bort dem.
Övre stödram:
Plåtskruv på taket i framkant (4x på SR120 och SR130, 6x på SR240)
Plåtskruv i ugnsfront (6x på SR120 och SR130, 7x på SR240)
Vänster och höger stödram (alla åtkomliga framifrån):
9x plåtskruv på vänster / resp. höger stödram
2x M8x20 i nederkant på vänster / resp. höger stödram.

6. Tag bort låsklack och dörrbrytare på framsidan
- Skruva loss låsklacken (4x skruv MFS - M6x25).
- Tag bort yttre muttern på dörrbrytaren och drag in den innanför
fronten (var noga med att justera in den vid återmonteringen).
- För att minska djupet maximalt kan även dörrpackning och
skruvar som täcker extra hål på fronten tas bort.

7. Montera bort benen för att uppnå minsta möjliga djup
- Tag bort benen eftersom de sticker ut längre än ugnsrumsfronten.
