Installation/Kondensationsenhet - Stickugn SR120, SR130, SR240, SR242, Revision 6 - 10 , 2022/01 - framåt

1. Montera bort imkåpan
(Beskrivs i föregående kapitel ”Minska djup”).

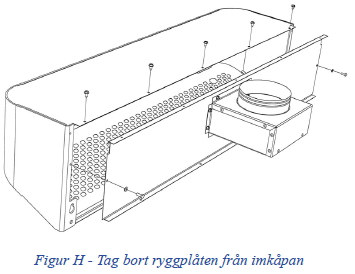

2. Tag bort ryggplåten med ventilationsanslutning från
imkåpan för att göra plats för kondensationsenheten.
3. Montera bort övre sidobeklädnader för att få bättre åtkomst
(Beskrivs i föregående kapitel ”Minska djup”).

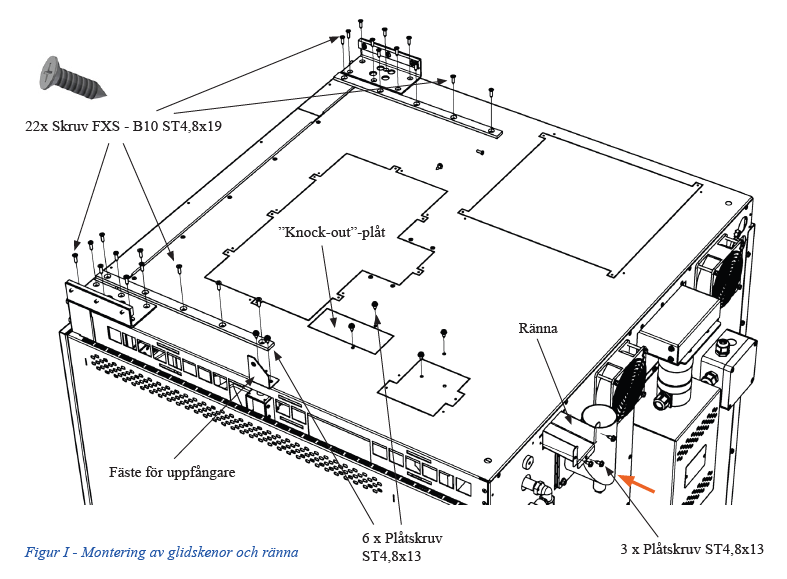

4. Montera glidskenorna och vinkelbeslagen på taket i de
förborrade hålen - 22x Skruv FXS - B10 ST4,8x19.

5. Montera rännan för dräneringsslangarna och fästet för uppfångaren.
- Tag bort den rektangulära ”Knock-out”-plåten i yttertaket.
- Skjut in rännan genom det anpassade hålet i övre vänstra delen av ugnens ryggplåt (sett bakifrån).
- Skruva fast rännan och fästet för uppfångaren med Plåtskruv ST4,8 x 13 (6x på taket och 3x på ryggen)
(Tips: Tag bort serviceluckan på taket för att komma åt att hålla rännan vid montering).

6. Montera kondensationsenheten på ugnen
- Skjut in kondensationsenheten framifrån in i skensystemet på taket tills det är ca 172 mm utstick kvar i framkant.
Den ska vila på de två långa plastskenorna som är skruvade direkt i takplåten.
- Skruva fast uppfångaren i fästet med 1st skruv ST4,8x19.

7. Anslut dräneringsslangarna
- Anslut de svarta slangarna Ø19 till de två dräneringsrören i nederkant på baksidan av kondensationsenheten med slangklämmor 13-20 mm.
- Slangarna ska träs ner genom ”Knock-out”-hålet i taket och ligga i rännan under yttertaket och komma ut på baksidan av ugnen för att få tillräckligt fall.
- Dräneringsslangarna ska ledas till ett avlopp (eller ångfällan om detta finns).

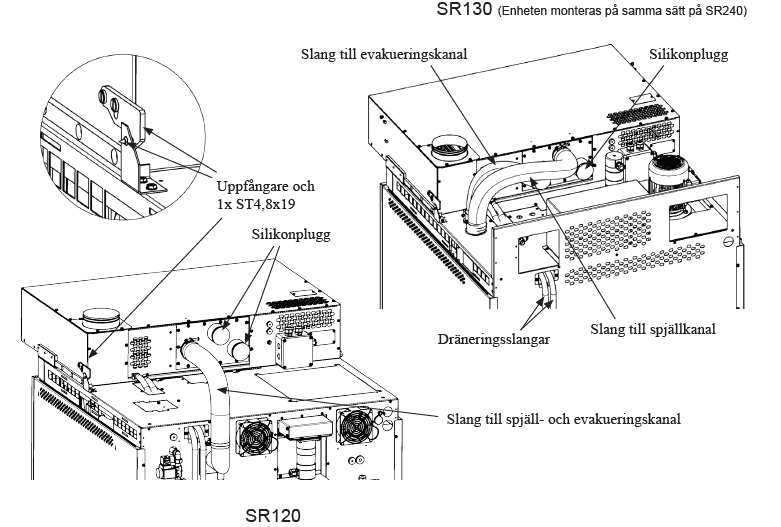

8. Anslut kondensationsenheten till ugnen
- Anslut de röda slangarna Ø65 till de två yttersta anslutningsrören på baksidan av kondensationsenheten på SR130/SR240.
På SR120 är det endast en röd slang Ø65 som skall anslutas.
- Den ena slangen ansluts till evakueringskanalen och den andra till spjällkanalen. På SR120 är det en gemensam kanal.
Fäst slangarna med slangklämmorna av dubbel tråd för Ø60-65.
Var noga så att slangarna inte böjs för snävt och viks så att luftflödet stryps.
- Se till att anslutningsrören som inte används tätas med koniska silikonpluggar.
9. Elanslutning – Anslut den medföljande stickproppen till motsvarande uttag på ugnen.
10. Montera tillbaka imkåpan och sidobeklädnaderna
OBS! Imkåpan ska INTE skruvas i kondensationsenheten i hålbilden på imkåpans topplåt.
