Måttuppgifter - C-serien - Revision: 26 - 39 – Sveba Dahlen

C-serien

Revision:	25	26	27	29	30	31	32	33	35	36	37	38	39
		x	x	x	x	x	x	x	x	x	x	x	x

Gäller för dessa revisioner:

Måttuppgifter

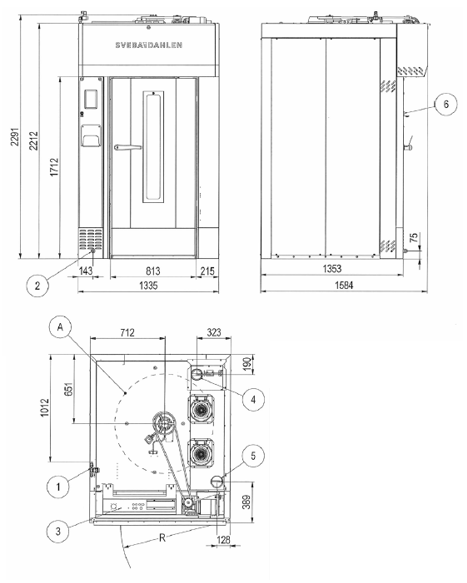

C-100

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning
A	Max. diagonal stickvagn	935 mm
	Max.stickvagnshöjd	1585 mm (plattform) 1640 mm (krok)
R	Svängradie	860 mm
	Max.belastning krok	150kg
	Max.belastning plattform	150kg
	Max.belastning plattform "Heavy duty"	350kg

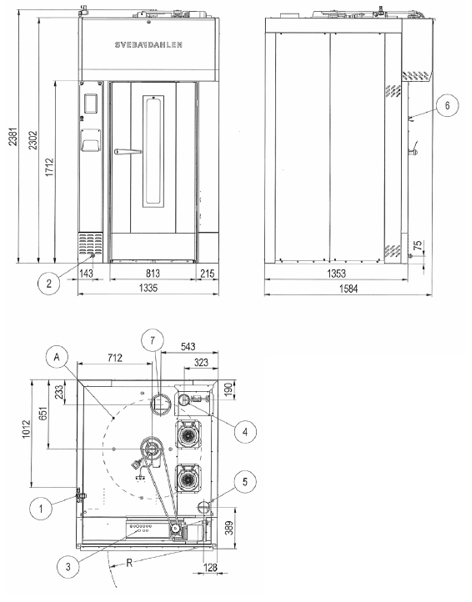

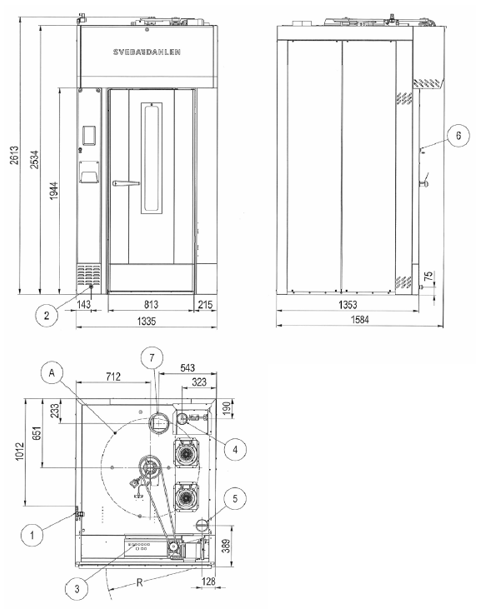

C 101 - 102

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning
7	Rökrörsanslutning	Ø178 mm
A	Max. diagonal stickvagn	935 mm
	Max.stickvagnshöjd	1585 mm (plattform) 1640 mm (krok)
R	Svängradie	860 mm
	Max.belastning krok	150kg
	Max.belastning plattform	150kg
	Max.belastning plattform "Heavy duty"	350kg

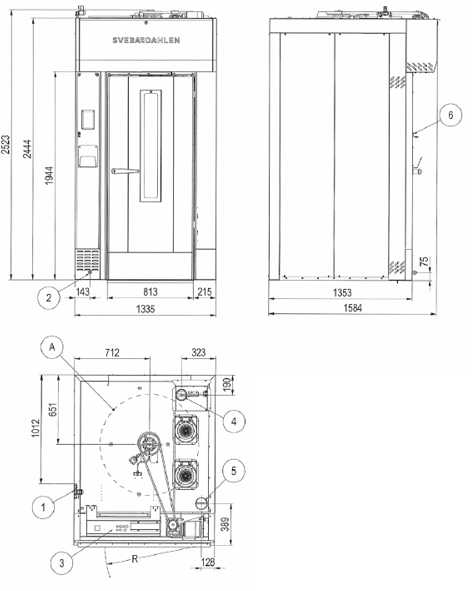

C-150

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning
A	Max. diagonal stickvagn	935 mm
	Max.stickvagnshöjd	1815 mm (plattform) 1880 mm (Krok)
R	Svängradie	860 mm
	Max.belastning krok	150kg
	Max.belastning plattform	150kg
	Max.belastning plattform "Heavy duty"	350kg

C-151-152

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning	Ø100 mm inv.
7	Rökrörsanslutning	Ø178 mm
A	Max. diagonal stickvagn	935 mm
	Max.stickvagnshöjd	1815 mm (plattform) 1880 mm (krok)
R	Svängradie	860 mm
	Max.belastning krok	150kg
	Max.belastning plattform	150kg
	Max.belastning plattform "Heavy duty"	350kg

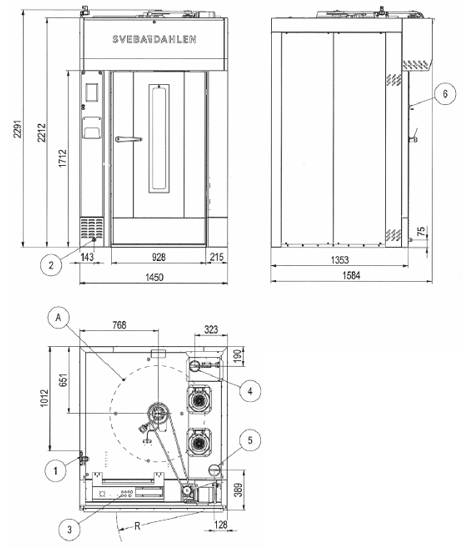

C-200

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning
A	Max. diagonal stickvagn	1050 mm
	Max.stickvagnshöjd	1585 mm (plattform) 1640 mm (krok)
R	Svängradie	970 mm
	Max.belastning krok	200kg
	Max.belastning plattform	200kg
	Max.belastning plattform "Heavy duty"	350kg

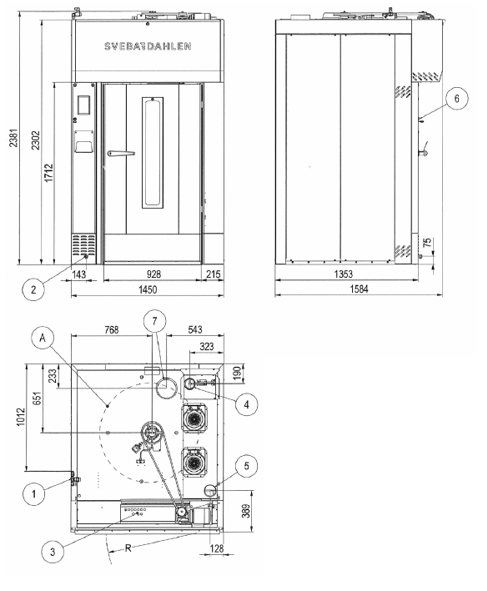

C-201-202

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning	Ø100 mm inv.
7	Rökrörsanslutning	Ø178 mm
A	Max. diagonal stickvagn	1050 mm
	Max.stickvagnshöjd	1585 mm (plattform) 1640 mm (krok)
R	Svängradie	970 mm
	Max.belastning krok	200kg
	Max.belastning plattform	200kg
	Max.belastning plattform "Heavy duty"	350kg

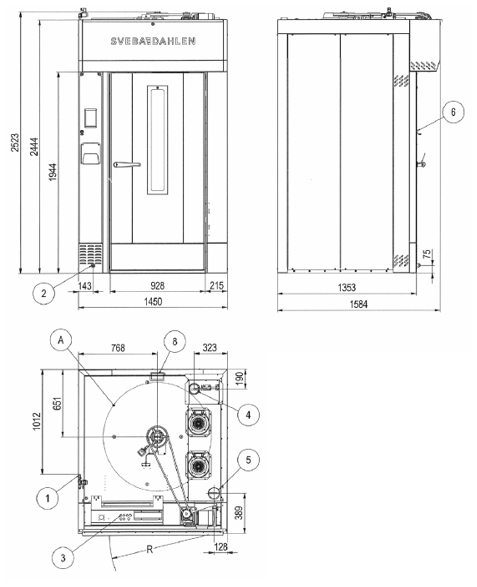

C-250

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering/ånga	Ø100 mm inv.
6	USB anslutning
8	Evakuering ånga
A	Max. diagonal stickvagn	1050 mm
	Max.stickvagnshöjd	1815 mm (plattform) 1880 mm (krok)
R	Svängradie	970 mm
	Max.belastning krok	200kg
	Max.belastning plattform	200kg
	Max.belastning plattform "Heavy duty"	350kg

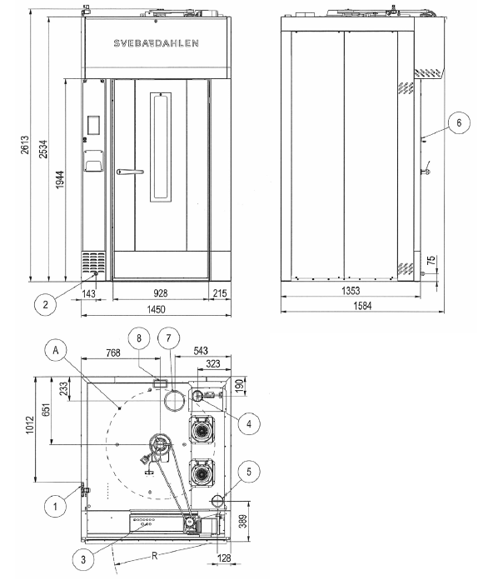

C-251-252

1	Vattenanslutning	G 3/8"
2	Kondensavlopp	G 3/8"
3	Kabelintag
4	Spjällanslutning	Ø102 mm
5	Tilluft / evakuering ånga	Ø100 mm inv.
6	USB anslutning
7	Rökrörsanslutning	Ø178 mm
8	Evakuering ånga
A	Max. diagonal stickvagn	1050 mm
	Max.stickvagnshöjd	1815 mm (plattform) 1880 mm (krok)
R	Svängradie	970 mm
	Max.belastning krok	200kg
	Max.belastning plattform	200kg
	Max.belastning plattform "Heavy duty"	350kg

Isolerat golv utförande
