| Eluppvärmd | C-100 | C-150 | C-200 | C-250 |
| Oljeuppvärmd | C-101 | C-151 | C-201 | C-251 |
| Gasuppvärmd | C102 | C-152 | C-202 | C-252 |
| Revision: | 25 | 26 | 27 | 29 | 30 | 31 | 32 | 33 | 35 | 36 | 37 | 38 | 39 |
| x | x | x | x | x | x | x | x | x | x | x | x | x |
Uppställning i bagerilokal
Ugnen skall placeras på ett plant golv.
| Före installationen, kolla att det lokala gasnätet, gastyp och gastryck är kompatibelt med brännarens inställning. Ugnen inklusive brännare måste installeras enligt gällande lagar i respektive land. För installation av brännaren, se brännarmanualen. |
Golvet skall vara av brandsäkert material
| Minimiavstånd till brännbara material: 100 mm Minimiavstånd till icke brännbara material: 10 mm |
Runt ugnen skall finnas en luftspalt där luften fritt kan cirkulera.
Försiktighet skall iakttagas vid ugnens förflyttning / avlastning från pall och eventuell resning i lokalen för att skador ej skall uppstå på personal och beklädnadsplåtar.

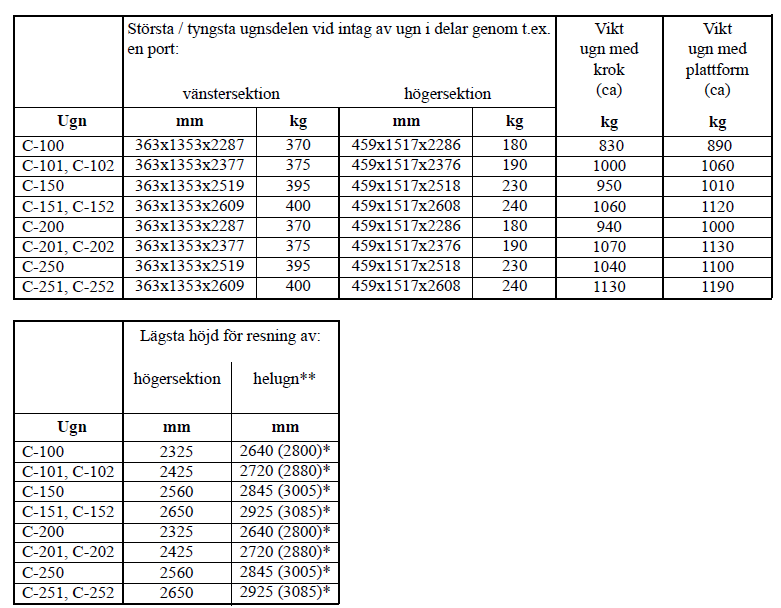

Ugnen kan levereras komplett monterad eller i delar.

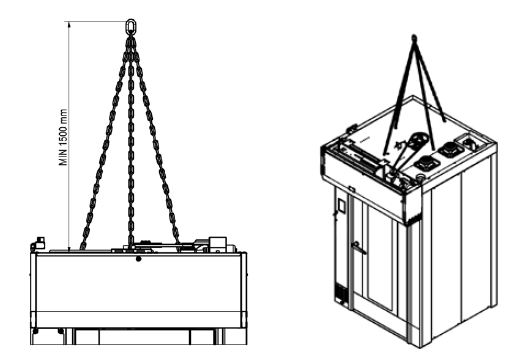

Ugnen är försedd med 4 infästningar för lyftöglor i taket. Då ugnen lyfts med hjälp av dessa, måste 4 öglor användas. Lyftöglorna har art.nr. 60773-816 och kan beställas från Sveba Dahlen.
| Ugnsrumsgolvet skall vara monterat med rostfria bult och brickor. |
När ugnen står på plats skall ugnsrumsgolvet tätas med silikon "RTV 108" mot bageri-golvet.
Ugnen levereras med hål för fästbultar genom ugnsrumsgolvet. Borra i golvet genom hålen och fäst med expanderbult.
Vid behov kan ytterligare hål borras för fler fästbultar. Dessa hål skall då vara placerade så att de inte påverkar i- och urlastningav stickvagnar.
| Bultarna får inte nå ner i brännbart material. |
**) Resningshöjden vid isolerat golv ökas med 45mm
