| Eluppvärmd | C-100 | C-150 | C-200 | C-250 |
| Oljeuppvärmd | C-101 | C-151 | C-201 | C-251 |
| Gasuppvärmd | C102 | C-152 | C-202 | C-252 |
| Revision: | 25 | 26 | 27 | 29 | 30 | 31 | 32 | 33 | 35 | 36 | 37 | 38 | 39 |
| x | x | x | x | x | x | x | x | x | x | x | x | x |
Ugnsevakuering,
Anslutningsrör på ugnen: Ytterdiameter Ø 102 mm
Ventilationsröret skall vara utfört av rost- och värmebeständigt material (c:a 350°C) och vara så installerat att kondensvatten ej kan rinna in i ugnen.
Kvalmspjället ansluts till evakueringskanal med ett dragavbrott enligt figuren.
Tilluft / ångevakueringen framtill på högra sektionen ansluts alltid med dragavbrott för att säkerställa tilluftsfunktionen.
Notera att ett för kraftigt utsug kan påverka ugnens funktion negativt

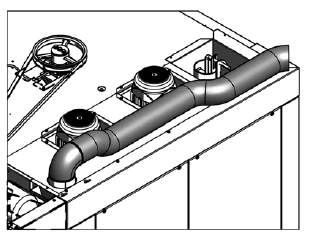

Rekommendation vid montering av avledarrör på främre evakuering:
Om ugnen installeras i lokal med låg takhöjd, eller om man av någon annan anledning vill avlägsna kvalm och ånga som kommer ut ur den främre evakueringskanalen kan ett avledarrör installeras (ej med i leverans). Om så sker skall rörets längd inte överstiga 1500mm. Montaget skall utföras på ett sådant sätt att kondensvatten inte rinner tillbaka in i ugnen. Storleken på den runda kopplingen på ugnen är anpassad för ett montage av en invändig nippel med måttet 100 mm. Notera att det fortfarande inte är tillåtet att ansluta evakueringen till någon form av utsug utan att använda sig av ett s.k. dragavbrott.
Detta för att inte påverka bakresultatet negativt.

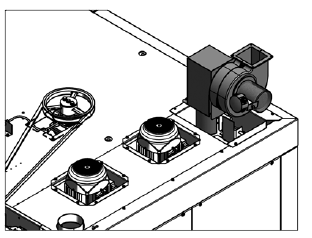

AES (option):
Ugnen är förberedd för montage av AES (Automatic Exhaust System). AES kopplas alltid så att den startar vid dörröppning.
Det går även att välja i kontrollpanelen att AES skall starta vid slutet av varje bakcykel. Tiden som AES är aktiv kan
sättas i kontrollpanelen från 0 - 999 sekunder.
| Kvalmspjäll med drag- avbrott skall ha en evakuerings fläkt på: | Kupa monterad över hela ugnen skall ha en evakuerings-fläkt på: | Beakta att ugnen kräver xx Nm³ luft per timma när brännaren är i drift. | |
| Ugn | m³/h | m³/h | Nm³/h |
| C-100 | 300 - 400 | 1000 | - |
| C-101, C102 | 300 - 400 | 1000 | 60 |
| C-150 | 300 - 400 | 1500 | - |
| C-151, C152 | 300 - 400 | 1500 | 75 |
| C-200 | 300 - 400 | 1500 | - |
| C-201, C202 | 300 - 400 | 1500 | 75 |
| C-250 | 300 - 400 | 1500 - 2000 | - |
| C-251, C252 | 300 - 400 | 1500 - 2000 | 85 |
Vid Gas- och oljeugn gäller:
| Anslut ej ugnsrumsventilationen till rökgaskanalen då risk finns för att rökgaser kan komma in i ugnen vid drift. Till- och frånluftdon skall finnas installerat i lokalen. |
utan utsugningsfläkt |
