Installation, Elanslutning - C-serien - Revision: 25 - 39 – Sveba Dahlen

Eluppvärmd	C-100	C-150	C-200	C-250
Oljeuppvärmd	C-101	C-151	C-201	C-251
Gasuppvärmd	C102	C-152	C-202	C-252

C-serien

Revision:	25	26	27	29	30	31	32	33	35	36	37	38	39
	x	x	x	x	x	x	x	x	x	x	x	x	x

Gäller för dessa revisioner:

Elanslutning,

Se medföljande elkopplingsschema.

Ugnen skall anslutas över en extern huvudbrytare.

Inkommande kabel anslutes till plinten i elskåpet bakom instrumentpanelen.
Internavsäkring: Ugnen är försedd med separata automatsäkringar för fläkt, rotering, element (elugn) och manöver placerade i elskåpet.

Lokala bestämmelser ang. elinstallationer skall följas och arbetet skall utföras av behörig personal.

Eldrift

C-100	Spänning 200V	Spänning 230V	Spänning 400V	Spänning 415V	Spänning 440V	Anslutningseffekt, total kW
Avsäkring inkommande ledning	160A	125A	80A	80A	63A	40
Avsäkring inkommande ledning	125A	100A	63A	63A	63A	35
Avsäkring inkommande ledning	100A	100A	63A	63A	50A	30

C-150	Spänning 200V	Spänning 230V	Spänning 400V	Spänning 415V	Spänning 440V	Anslutningseffekt, total kW
Avsäkring inkommande ledning	160A	160A	80A	100A	80A	50
Avsäkring inkommande ledning	160A	125A	80A	80A	80A	45
Avsäkring inkommande ledning	160A	125A	80A	80A	63A	40

C-200	Spänning 200V	Spänning 230V	Spänning 400V	Spänning 415V	Spänning 440V	Anslutningseffekt, total kW
Avsäkring inkommande ledning	160A	160A	80A	100A	80A	50
Avsäkring inkommande ledning	160A	125A	80A	80A	80A	45
Avsäkring inkommande ledning	160A	125A	80A	80A	63A	40

C-250	Spänning 200V	Spänning 230V	Spänning 400V	Spänning 415V	Spänning 440V	Anslutningseffekt, total kW
Avsäkring inkommande ledning	200A	200A	100A	100A	100A	60
Avsäkring inkommande ledning	200A	160A	100A	100A	100A	55
Avsäkring inkommande ledning	160A	160A	80A	80A	80A	50

	Spänning 200V	Spänning 230V	Spänning 400V	Spänning 415V	Spänning 440V	Anslutningseffekt, total kW
Avsäkring inkommande ledning	16A	16A	16A	16A	16A	2

Olje-/Gasdrift C-101, C-102, C-151, C-152, C-201, C-202, C-251, C-252

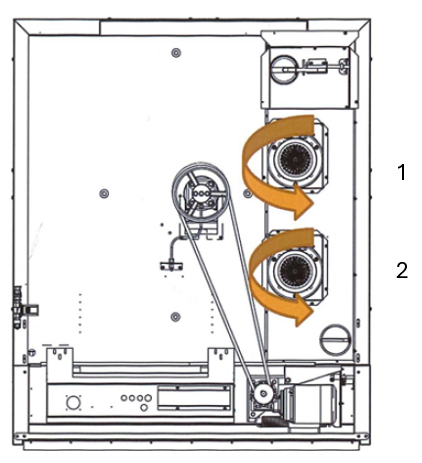

Rotationsriktning för fläktar

Fläkt Bak
Fläkt Fram
