Installation, Gasanslutning - C-serien - Revision: 25 - 39 – Sveba Dahlen

Eluppvärmd	C-100	C-150	C-200	C-250
Oljeuppvärmd	C-101	C-151	C-201	C-251
Gasuppvärmd	C102	C-152	C-202	C-252

C-serien

Revision:	25	26	27	29	30	31	32	33	35	36	37	38	39
	x	x	x	x	x	x	x	x	x	x	x	x	x

Gäller för dessa revisioner:

Gasanslutning,

Gasanslutning ugnstyp C-102
Enstegsbrännare är standard för effekttillförseln. Ugnens värmesystem är anpassat för alternativt naturgas, stadsgas eller propangas (gasol).
Weishaupt, Bentone och Flaxmer brännare är godkända för drift varför ugnen kan levereras med dessa fabrikat. Drifts- och installationsmanual för den aktuella brännaren bifogas ugnen vid leverans. Läs denna omsorgsfullt innan ugnen installeras och tages i drift. Av denna framgår brännarens inställning, handhavande och skötsel.

Använd bara Weishaupt WG, Bentone BFG1 H3 eller Flaxmer brännare till denna ugn.
Ugnens värmesystem är anpassat för naturgas (2H, 2L, 2E, 2E+) eller propan (3P), se brännarmanualen.
Uppvärmningseffekt: 45kW (maxeffekt)
Detta värde måste kontrolleras och justeras vid ugnens installation.

Gastryck vid anslutningsstället: (Se brännarens dataskylt)	20% över min. värdet som anges i brännarmanualen
Gasflöde vid brännare i drift vid 45kW::	4,3 m³/h Naturgas G20
	5 m³/h Naturgas G25
	1,7 m³/h Propan G31

Brännarinstallation och uppstart skall utföras av auktoriserad personal.
Lokala föreskrifter för gasinstallationen måste följas.
Varning: Använd inte brännaren för andra gastyper än som anges på brännarens typskylt.
Reparationer och service skall utföras av behörig serviceman.

Gasbrännarfabrikantens installationsanvisning kan erhållas separat före ugnens leverans.
Halsen på gasbrännaren måste vara minst 140 mm, annars skadar flamman ugnens värmeväxlare. Längden bör dock inte överstiga 165 mm om flänsen inte är ställbar på halsen.

VIKTIGT: Använd en kalibrerad flödesmätare för att erhålla verklig tillförd effekt.
Förfarande
Brännaren måste placeras enligt figur.
Kontrollera gasledningens täthet.
Installatören måste referera till brännarmanualen angående inkommande och utgående tryck.

Mät gasflödet med den kalibrerade flödesmätaren för att erhålla tillförd brännareffekt.

Mät O2, CO2 och CO nivåer och kontrollera att dessa överenstämmer med brännarmanualen.

VIKTIGT: Max tillförd brännareffekt får inte överstiga 45kW.

Gasanslutning ugnstyp C-152
Enstegsbrännare är standard för effekttillförseln. Ugnens värmesystem är anpassat för alternativt naturgas, stadsgas eller propangas (gasol).
Weishaupt, Bentone och Flaxmer brännare är godkända för drift varför ugnen kan levereras med dessa fabrikat. Drifts- och installationsmanual för den aktuella brännaren bifogas ugnen vid leverans. Läs denna omsorgsfullt innan ugnen installeras och tages i drift. Av denna framgår brännarens inställning, handhavande och skötsel.

Använd bara Weishaupt WG, Bentone BFG1 H3 eller Flaxmer brännare till denna ugn.
Ugnens värmesystem är anpassat för naturgas (2H, 2L, 2E, 2E+) eller propan (3P), se brännarmanualen.
Uppvärmningseffekt: 55kW (maxeffekt)
Detta värde måste kontrolleras och justeras vid ugnens installation.

Gastryck vid anslutningsstället: (Se brännarens dataskylt)	20% över min. värdet som anges i brännarmanualen
Gasflöde vid brännare i drift vid 55kW::	5,3 m³/h Naturgas G20
	6,1 m³/h Naturgas G25
	2,1 m³/h Propan G31

Gasanslutning ugnstyp C-202
Enstegsbrännare är standard för effekttillförseln. Ugnens värmesystem är anpassat för alternativt naturgas, stadsgas eller propangas (gasol).
Weishaupt, Bentone och Flaxmer brännare är godkända för drift varför ugnen kan levereras med dessa fabrikat. Drifts- och installationsmanual för den aktuella brännaren bifogas ugnen vid leverans. Läs denna omsorgsfullt innan ugnen installeras och tages i drift. Av denna framgår brännarens inställning, handhavande och skötsel.

Använd bara Weishaupt WG, Bentone BFG1 H3 eller Flaxmer brännare till denna ugn.
Ugnens värmesystem är anpassat för naturgas (2H, 2L, 2E, 2E+) eller propan (3P), se brännarmanualen.
Uppvärmningseffekt: 55kW (maxeffekt)
Detta värde måste kontrolleras och justeras vid ugnens installation.

Gastryck vid anslutningsstället: (Se brännarens dataskylt)	20% över min. värdet som anges i brännarmanualen
Gasflöde vid brännare i drift vid 55kW::	5,3 m³/h Naturgas G20
	6,1 m³/h Naturgas G25
	2,1 m³/h Propan G31

Gasanslutning ugnstyp C-252
Enstegsbrännare är standard för effekttillförseln. Ugnens värmesystem är anpassat för alternativt naturgas, stadsgas eller propangas (gasol).
Weishaupt, Bentone och Flaxmer brännare är godkända för drift varför ugnen kan levereras med dessa fabrikat. Drifts- och installationsmanual för den aktuella brännaren bifogas ugnen vid leverans. Läs denna omsorgsfullt innan ugnen installeras och tages i drift. Av denna framgår brännarens inställning, handhavande och skötsel.

Använd bara Weishaupt WG, Bentone BFG1 H3 eller Flaxmer brännare till denna ugn.
Ugnens värmesystem är anpassat för naturgas (2H, 2L, 2E, 2E+) eller propan (3P), se brännarmanualen.
Uppvärmningseffekt: 65kW (maxeffekt)
Detta värde måste kontrolleras och justeras vid ugnens installation.

Gastryck vid anslutningsstället: (Se brännarens dataskylt)	20% över min. värdet som anges i brännarmanualen
Gasflöde vid brännare i drift vid 55kW::	6,2 m³/h Naturgas G20
	7,2 m³/h Naturgas G25
	2,4 m³/h Propan G31

Beräkning av minsta tid för att vädra ut brännbar gas från värmeväxlaren.

1. Beräkna förvädringstiden med ekvationen nedan. Använd den önskade inställningen för gasinmatning (kW)
och % CO2 uppmätt under igångkörningen.
2. Justera därefter förvädringstiden till minst denna tid eller om timern inte går så långt AVBRYT och kontakta
brännartillverkaren för råd.

Gas	G20	G25	G31
HS, kalorivärde (brutto) MJ/m3	37,78	32,49	95,65
AS, stoikiometriskt luftbehov för bränslet (V/V)	9,52	8,19	23,8
VCO2, koldioxidvolym producerat genom fullständig förbränning av en m3 gas (V/V)	1	0,86	3
K, förhållande total volym våtproduktsförbränning och den totala volymen gas & luft tillförd ugnen.	1	1	1,04
VH2O, producerad vattenvolym genom den fullständiga förbränningen av en m3 gas (V/V)	2	1,75	4

Vheär volymen på värmeväxlaren (m3)
För C-102 & C-152 = 0,151, C-202 & C-252 = 0,171
Q är den värmeinmatning (kW) brännaren är inställd på.
CO2 är koldioxidkoncentrationen i förbränningsprodukten uppmätt i rökgaskanalen.
Se genomarbetat exempel:
Låt oss säga att vi ska installera C-252 för att använda G31, sätt effekten till 65 kW och mätvärdet 11,7 % CO2

Kontrollera nu att den tillåtna förvädringstiden som anges i brännarens instruktionsmanual är längre än den tid som gavs av ekvationen. AVBRYT om så inte är fallet och kontakta brännartillverkaren för råd.

Anslutningsrör på ugnen:	Ytterdiameter Ø 178 mm
Temperatur:	Rökgaskanalen skall motstå en temperatur av min 450°C
Dragförhållande:	I brännkammaren skall råda ett undertryck av 1-5 mm vp. (=vattenpelare). Är trycket högre än 0 mm vp under drift skall rökgasfläkt installeras. Säkerställ att brännaren får tillräckligt med luft genom att vid behov tillföra ren luft utifrån.
Sotlucka:	Skall installeras i rökgaskanalen nära ugnen.

Rökgasanslutning

	Rökgasmängd (vid 400°C rökgastemp.) Naturgas	Rökgasmängd (vid 400°C rökgastemp.) Gasol	Rökgasmängd (vid 400°C rökgastemp.) Olja	Rökgasfläkt Kapacitetskrav: Q
Ugn	m³/h	m³/h	m³/h	Nm³/h
C-101, C-102	145	135	130	70
C-151, C-152	175	165	155	85
C-201, C-202	175	165	155	85
C-251, C-252	205	195	185	100

Inga rökgaskanaler får luta neråt, ej heller ligga helt horisontellt (såvida inte rökgasfläkt är installerad). Lutningen
skall vara uppåt med skorstenen.

Rökgasröret måste ha en avslutning som förhindrar fåglar etc. att komma in.
Öppningen på röravslutningen skall inte tillåta att en 16 mm kula kan passera.

Undvik många och/eller tvära krökar
Skorstenen får ej vila på ugnens rökrör eller tak.
Om mer än en ugn är installerad så måste varje rökgaskanal vara dragen separat.

Åtgärder vid första start

Varje ny ugn måste brännas ur före användning för att rester av skyddsfett och överskottsolja från ugnskammaren ej skall påverka bakningen. Ugnen kommer att ryka i början medan detta pågår. Tillse att god ventilation finns under processen.
Sätt termostaten på 250° C och låt ugnen stå på i ett par timmar.
Inställning av luftspalter
En grundinställning har gjorts från fabrik enligt avsnitt "Inställning av luftspalter", som även innehåller anvisning för justering

Kontrollera inställningen efter urbränningen!

Användaren ansvarar för att maskinen rengörs grundligt innan den tages i drift. Använd med fördel milt rengöringsmedel på alla ytor som kommer i kontakt med mat för att säkerställa att de inte är förorenade. Det är användarens ansvar att se till att maskinen inte tages i bruk innan den har rengjorts ordentligt.

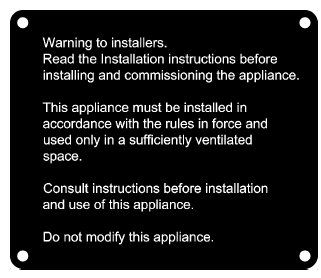

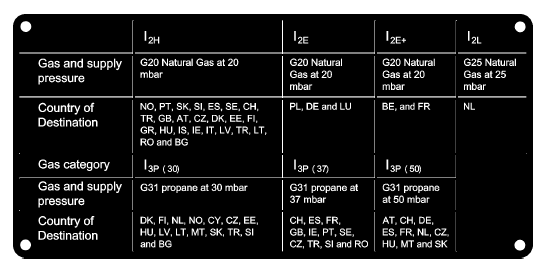

CE information för apparat av typen C ugn

	I2H	I2E	I2E+	I2L
Gastyp och leveranstryck	G20 Naturgas vid 20 mbar	G20 Naturgas vid 20 mbar	G20 Naturgas vid 20 mbar	G20 Naturgas vid 25 mbar
Destinationsland	NO, PT, SK, SI, ES, SE, CH, TR, GB, AT, CZ, DK, EE, FI, GR, HU, IS, IE, IT, LV, TR, LT, RO och BG	PL, DE och LU	BE, och FR	NL
Gaskategori	I3p (30)	I3p (37)	I3p (50)
Gastyp och leveranstryck	G31 propan vid 30 mbar	G31 propan vid 37 mbar	G31 propan vid 50 mbar
Destinationsland	DK, FI, NL, NO, CY, CZ, EE, HU, LV, LT, MT, SK, TR, SI och BG	CH, ES, FR, GB, IE, PT, SE, CZ, TR, SI och RO	AT, CH, DE, ES, FR, NL, CZ, HU, MT och SK
