Berör Revision:
Maskinbenämning:S200
Artikel nummer:860101-01
Produkt information





Installation

Ventilationskanaler och utsug är oftast brandklassade och skall därför isoleras och brandklassas enligt
gällande bestämmelser.

Luften som leds bort via evakueringskanalen har en temperatur på ca. 50-80ºC (120-180ºF) Den luftmängd
som skall ledas bort är ca. 150-200 m³/h.

Ventilationsutrustning får under inga omständigheter anslutas direkt till ugnens evakueringskanal.
Det skall alltid finnas någon form av dragavbrott.
Anslutning till ventilationskanal
Det går att montera Ø 50 mm värmetåligt rör direkt på evakueringskanalen för att på så sätt leda bort kondensvatten. Röret skall monteras på så sätt att man tillser att inget kondensvatten rinner tillbaka in i ugnen. Detta avloppsrör bör ej överstiga en total längd av 1,5 m och får som tidigare nämnts inte anslutas till någon form av ventilation.

I de fall där avloppsrör inte monteras på evakueringskanalen bör en ventilationskanal med dragavbrott monteras i anslutning till ugnens (ugnarnas) evakueringskanaler. Detta för att os och kvalm inte ska ledas ut i lokalen. Lämpligt avstånd till evakueringskanaler
är 50 – 100 mm (se fig. "evakueringskanaler"). Om ugnen är utrustad med imkåpa bör även den anslutas till ventilationskanal.

Vid installation av S200D skall inte de båda ugnarnas evakueringskanaler kopplas samman eftersom det kan påverka ugnarnas funktion på ett okontrollerbart sätt. De
båda ugnarna skall ses som separata och ventilering av ugnarna bör även den vara separat.

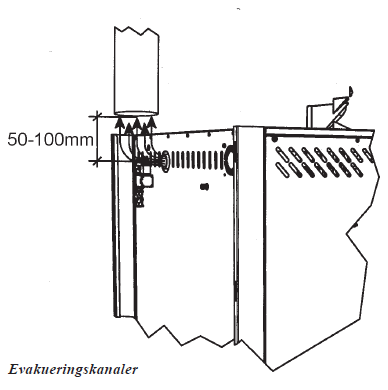

Evakueringskanaler
Anslutning till ventilationskanal
Om kåpa monteras i taket ovanför ugnen behöver man ej montera separat evakueringskanal på ugnen.
Kåpan bör vara ca. 0.5 meter större än ugnens ytterkontur för att kunna fånga upp os och kvalm från ugnens spjäll
och luckor.
Evakueringskåpa
