TEKNISK BESKRIVNING

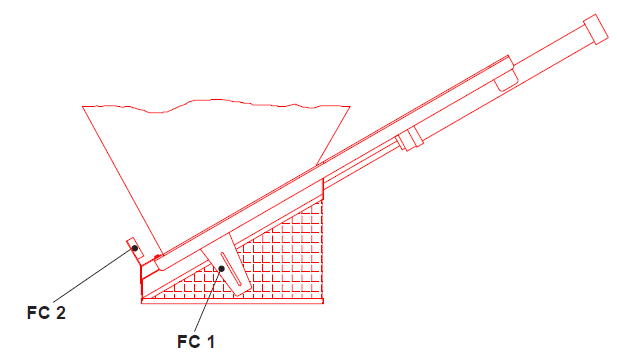

| Degavklippet består av tratt, kniv, elskåp och manöverbox. Kniven drivs av en tryckluftscylinder och styrs manuellt eller automatiskt från manöverboxen. På manöverboxen, som placeras i anslutning till maskinen, finns en omkopplare för manuell eller automatisk drift. Med omkopplaren i läge MAN styrs avklippet med manöverknapparna och i läge AUT håller maskinen själv, med hjälp av två fotoceller, degnivån i uppslagningsmaskinens degtratt konstant. Fotocell FC1 är placerad direkt under degkniven och kontrollerar den utkommande degen. När FC1 påverkas stänger degkniven. Fotocellen FC2 är placerad så att den känner av nivån i uppslagningsmaskinens degtratt. När nivån i degtratten blir för låg öppnar degkniven. Då den fallande degsträngen når FC1 klipper kniven av degsträngen. Denna procedur fortsätter tills nivån i degtratten blir så hög att FC2 påverkas. I elskåpet finns två tidrelän, d4 för att justera tiden då kniven är stängd och d5 för att justera tiden mellan det att degnivån i tratten blir för låg tills degkniven öppnar. |
