Manöverorgan, Pekskärm - Kolvavvägare SD-300, Revision 4 - 16, 2015-12 - framåt

Uppdaterad
12345678910111213141516
   xxxxxxxxxxxxx
Berör Revision:
Maskinbenämning:SD-300
Artikel nummer:406003-01
Produkt information





Panel i avstängt läge.Panel i påslaget läge.
HUVUDMENY

Ett lätt tryck på On / Off knappen tänder upp huvudmenyns alternativ

Tryck på Sveba Dahlen logotypen för att öppna panelens OM-ruta, där
hittar du maskinens ordernummer, samt telefonnummer och e-postadress
till Sveba Dahlen.
Tryck sedan varsomhelst på OM-rutan för att stänga den.

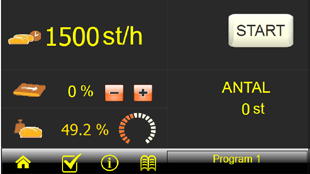

Välj Drift från huvudmenyn

För att återgå till föregående meny tryck på
Drift

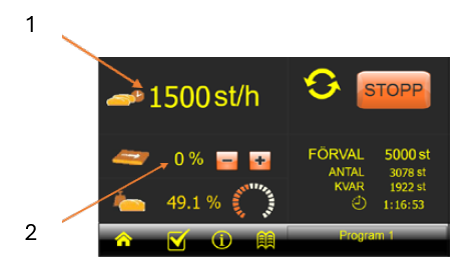

1För att ställa in produktionshastighet:
tryck på fältet och fyll i den önskade
hastigheten: bitar per timma
2För att ställa in utmatningsbandets hastighet i förhållande mot huvudmotorn: tryck på fältet eller
använd ”+” och ”–” – knapparna
HASTIGHET
Tryck på start för att starta maskinen
För att manuellt stoppa maskinen tryck sedan på stopp
Utmatningsbanan kommer att fortsätta gå till dess att den förinställda tiden har löpt ut. Önskas ett tidigare stopp kan det åtgärdas genom att trycka på i tre sekunder
START OCH STOPP

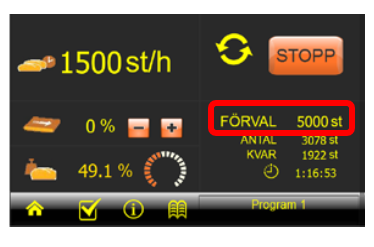

Aktivera förvalsräknaren genom att trycka på
FÖRVALSRÄKNARE

Tryck på fältet för att ange hur många bitar som ska produceras. Under redovisas antal
producerade bitar, antal bitar som är kvar att produceras samt hur lång tid det beräknas
ta tills att alla bitar är producerade. Då förvalt antal bitar har uppnåtts stannar maskinen
automatiskt. Vid ny start nollställs räknaren och ny räkning påbörjas. Om maskinen stannas innan förvalt antal uppnåtts fortsätter räkningen vid nästa start.
Är det inte lämpligt med förvalsräknare avaktiveras den med samma knapp. Då kan antalet
producerade bitar avläsas. För att nollställa den tryck på fältet under tre sekunder.

Viktreferens är endast ett avläst värde av
mätkolvarnas slaglängd.
VIKTREFERENS

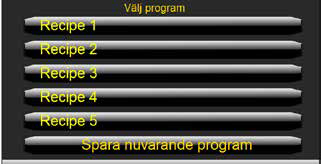

För recepthantering tryck på
Välj recept genom att trycka
på det önskade receptet.
Använd befintligt recept:
För att spara nuvarande inställningar
som recept:
Tryck först på receptnamnsfältet
och använd tangentbordet för att skriva in
receptnamn
Tryck sedan på den plats där receptet
ska lagras. Ett befintligt recept kan
skrivas över, en varning uppkommer i de fallen
med texten ”… vill du skriva över?”
Det finns plats för 8 recept.
Spara recept:

Det går att fylla in ytterligare metadata i
recepten. Tryck på
för att komma in till sidan.

Fyll i degtyp, degvikt, slaglängd, inställning
för sugkolv samt antal mätkammare.
Observera att dessa inställningar är manuella
så det räcker inte bara att ladda recepten för
att de ska börja gälla. Om ”kontrollera viktreferens”
är aktiverat jämför maskinen den
aktuella viktreferensen mot den som inställd
på denna sida, är den inte acceptabel kommer
en varningssymbol
visas
vid receptladdning och start.

Programtabell

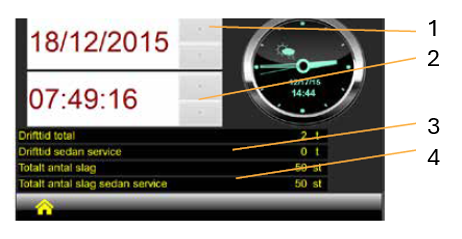

För att ställa in klockan tryck "klockan"
på från huvudmenyn.
1Tryck på fälten och använd pilarna för att ändra datum
2Tryck på fälten och använd pilarna för att ändra tid
3Visning av drifttid
4Visning av antal slag
DRIFTTID OCH KLOCKA

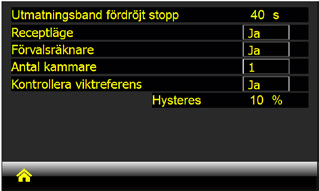

För att ställa in enklare inställningar tryck på inställningar
Tryck på fälten för att ändra:
Utmatningsbana fördröjt stopp.
Ange hur länge utmatningsbanan ska vara
igång efter att huvudmotorn har stannat.		Receptläge
Ange om funktionerna för recept ska vara
aktiverade eller inte
Förvalsräknare
Ange om funktionerna för förvalsräknaren ska
vara aktiverade eller inte		Antal kammare
Ange hur många kammare som används.
OBS kräver även manuellt inställning
Kontrollera viktreferens
Ange om kontrollen ska vara aktiv eller inte.
Ange även ett hysteresvärde.
Om viktkontroll är aktiv kommer maskinen
kontrollera den faktiska viktreferensen mot den
angivna vid start av maskin samt vid laddning
av recept.
INSTÄLLNINGAR

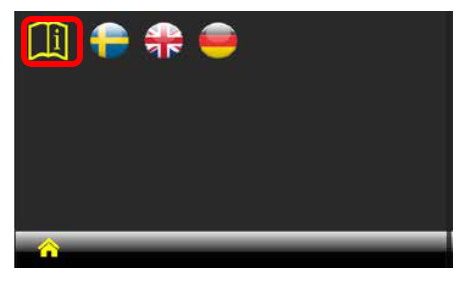

Bruksanvisningar
Tryck på symbolen för bruksanvisningar
för komma till sidan
Tryck sedan på flaggan för att öppna
bruksanvisning i respektive språk

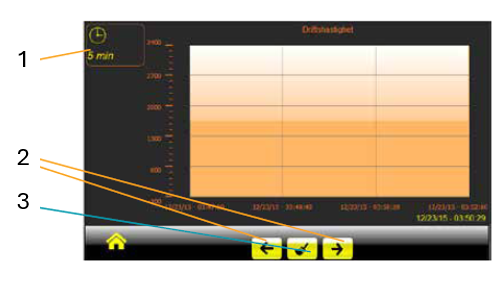

Trender
Tryck på symbolen för trender för att komma till sidan

  1. Välj tidsintervall
  2. Navigera fram/bak i trenden
  3. Återställ tidsnavigering
EXTRAFUNKTIONER

Tryck på textfältet servicemeny och ange passkoden (9999)

Språk
Tryck på flaggsymbolen för att välja språk		Larmhistorik
Läs av historiska larm
Testsida
Läs av motorvärden
Serviceinställningar
Viktigt! dessa inställningar påverkar funktionen och får därför endast göras av personal med
god kännedom om maskinens funktion.

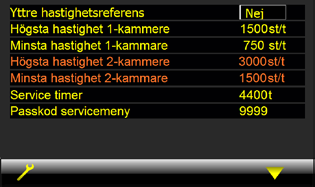

Yttre hastighetsreferens
Välj om ”yttre hastighetsreferens” ska vara aktivt eller inte. Användbart i linjeutförande
då avvägarens inte ska bestämma hastigheten. Det är även möjligt att aktivera genom en
ingång i styrsystemet.		Högsta/Lägsta hastighet
Välj högsta och lägsta hastighet
Service timer
Ange hur många timmar maskinen skall räkna upp till innan den kallar på service. 0 = inaktiverad.
När maskinen kallar på service kommer en animering att visas på driftssidan.

Passkod servicemeny
Ange passkod för att komma in i servicemenyn.

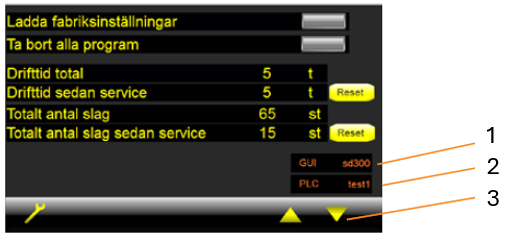

1Mjukvaruversion för panelen
2Mjukvaruversion för PLC
3Nästa sida, endast för
Sveba-Dahlen servicetekniker
Ladda fabriksinställningar
Tryck på knappen i 3 sekunder för att ladda fabriksinställningar.		Ta bort alla program
Tryck på knappen för att ta bort alla program och recept.
Drifttid och totalt antal slag
Läs av drifttid och totalt antal slag. Servicefältet är återställningsbar
SERVICEMENY
Då ett larm uppkommer larmar panelen och aktuellt fel
presenteras, larmet kvitteras med ”OK” knappen och
sparas automatiskt i larmloggen.

Återstår larmet efter kvittering indikeras det på huvudsida
och på driftssidan med en blinkande triangel.
Tryck på symbolen för att läsa av felmeddelanden igen
Utmatningsband överhettat
Orsak: Utmatningsbandet är överhettat
Åtgärd: Kontrollera om bandet går trögt och åtgärda		Huvudmotorn roterar inte
Orsak: Styrsystemet detekterar inte att huvudmotorn har roterat ett helt varv enligt angiven tid i servicemenyn
Åtgärd: Kontrollera om motorn roterar och om givaren fungerar
Kommunikationsfel
Orsak: Det är kommunikationsfel mellan styrsystemet och frekvensomformare
Åtgärd: Kontrollera kommunikationskablage		Säkerhetskrets
Orsak: Nödstopp är nedtryckt eller en lucka är öppen
Åtgärd: Återställ nödstoppet eller luckan och tryck på OK
Huvudmotor
Orsak: Huvudmotorn har larm eller fel
Åtgärd: Tryck på OK för att återställa, återkommer problemet läs av felkoden eller felkoderna på frekvensomformaren
och kontakta din Sveba-Dahlen-representant		Utmatningsmotor
Orsak: Utmatningsmotorn har larm eller fel
Åtgärd: Tryck på OK för att återställa, återkommer problemet läs av felkoden eller felkoderna på frekvensomformaren
och kontakta din Sveba-Dahlen-representant.
Frekvensomformare regulerar inte
Orsak: En av frekvensomformaren har ett fel
Åtgärd: Tryck på OK för att återställa, återkommer problemet läs av felkoden eller felkoderna på frekvensomformaren
och kontakta din Sveba-Dahlen-representant		I/O-fel
Orsak: Kommunikationsfel mellan PLC och panel
Åtgärd: Kontrollera kablage mellan PLC och panel
Skyddsplåtar
Orsak: En eller flera skyddsplåtar är öppna
Åtgärd: Stäng skyddsplåtarna och tryck på OK		Nödstopp nedtryckt
Orsak: Nödstoppet är nedtryckt
Åtgärd: Återställ nödstoppet och tryck på OK
LARMHANTERING

RECEPTHANTERING
Manöverorgan - Pekskärm
