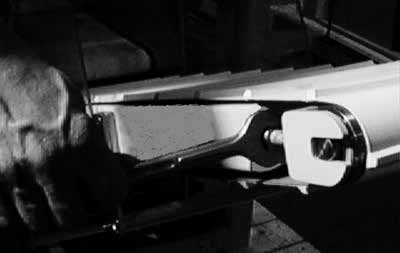

Mattans spänning skall justeras om tendenser till slirning uppkommer. Justera genom att spänna muttrarna på spänn-stagen. Spänningen måste ställas lika på båda sidor, så att mattan löper rakt på de båda ändvalsarna.
Transportbanans matta.

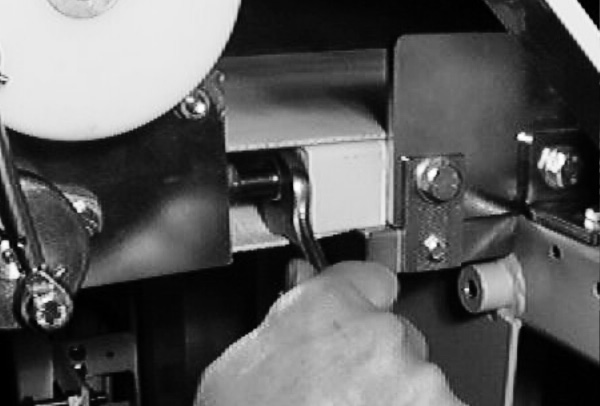

Mattans spänning justeras genom att spänna eller lossa muttrarna på spännstagen. Spänningen måste ställas lika på båda sidor, så att mattan löper rakt.
Utmatningsbanans matta.
Om avskrapets funktion försämrats; kontrollera följande: ¤ Avskrapsplattan glider lätt på axlarna ¤ Tryckfjädrarna är hela och rena ¤ Plastkniven är hel och ligger an mot mätkammaren i hela sin längd. ¤ Oljekanalerna är öppna.
Kontroll av avskrapare.
Obs: Kontrollera avskrapsplattans inställning före demontering för att få samma inställning vid återmonteringen. Koppla loss armen från länkstången. Lossa slangarna, lossa fäst-och oljeskruven. Drag ut avskrapsplattan från axlarna
Demontering av avskrapare.

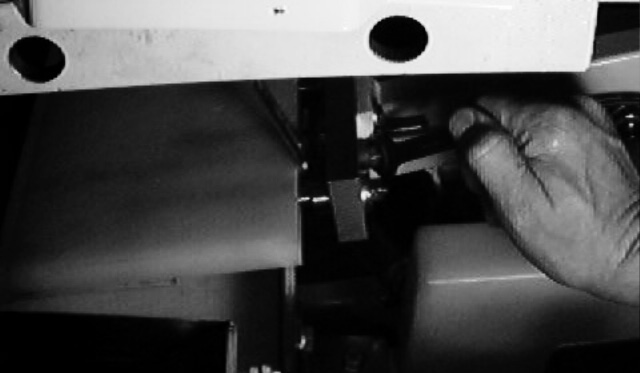

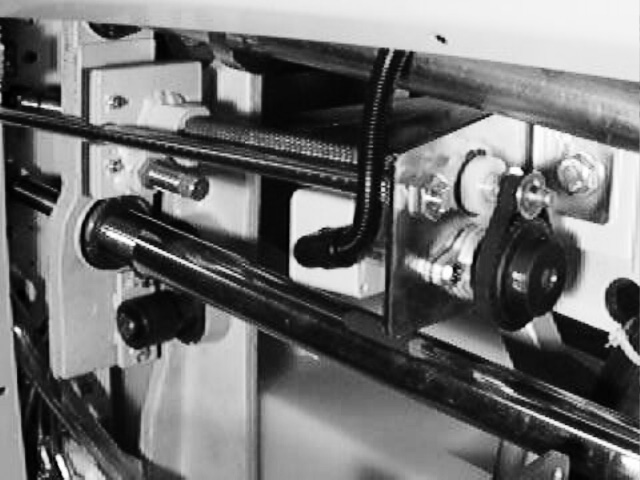

Givaren är fabriksinställd och behöver normalt inte justeras.
Justering av givare för degvikt
Den mängd olja som pumpen levererar till de olika smörjställena, se nedan, kan vid behov ställas om på justerskruvarna, som sitter under plasthuven.
Tag bort plasthuven och justera på justerskruvarna med en skruvmejsel. Vrid höger för ökad oljemängd. Vrid vänster för minskad oljemängd.

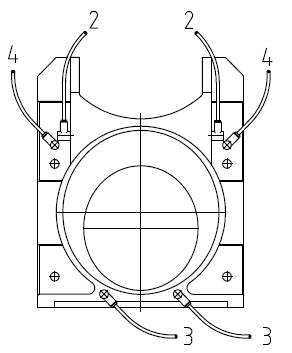

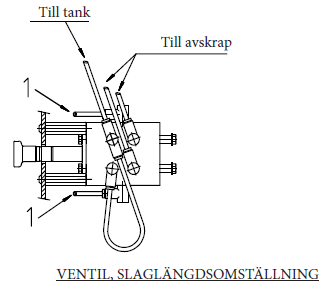

Numren hänvisar till följande smörjställen: 1 = Ventil, inlopp 2 = Knivens ovansida 3 = Mätkammaren 4 = Knivens sidor
Justering av oljepumpen

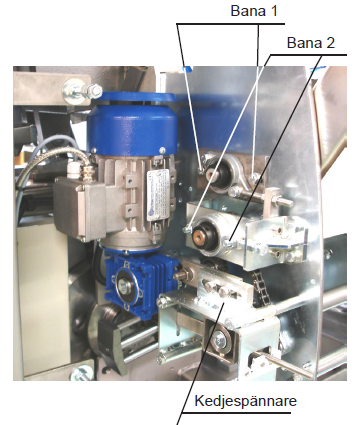

Om behov av justering av mattorna på drivvalsarna skulle uppkomma, sker detta för bana 1 genom att skruvarna i lagerhusens fästplattor lossas. Fästplattorna förskjutes i de ovala spåren och fastspännes därefter i önskat läge. För bana 2; utmatningsbanan, gäller att lossa lagerhusets muttrar och därefter ställa in drivvalsen med ställskruven på sidan som trycker på lagret. Därefter fastspännes lagret och ställskruven i önskat läge.

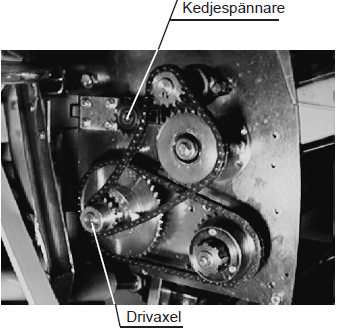

Justering av kedjespänning. Drivkedjornas spänning skall kontrolleras var tredje månad. Om kedjorna kan tryckas in mer än 10 mm vid medelhårt fingertryck mitt på respektive kedja, skall den justeras. På utmatningsbanans drivkedjor justeras spänningen på två av dem med separata kedjespännare. Drivaxelns kedja justeras genom att lossa skruvarna för lagren i de två gavlarna och i momentstaget för drivmotorn. Därefter flyttas drivaxeln i de ovala spåren och fastspännes därefter i önskat läge.
Justering av drivvalsar.

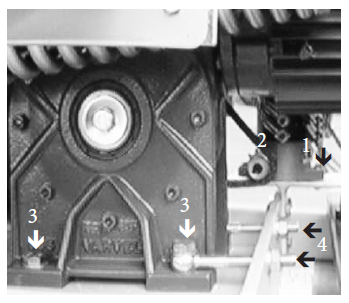

Justering av oljepumpens kedjespänning. Drivkedjans spänning justeras genom att lossa pumpens infästningsskruvar (1) och därefter reglera kedjespänningen (2) genom att flytta pumpen i fästplattans spår. Infästningsskruvarna fastspännes därefter i önskat läge.
Justering av drivmotorns kedjespänning. Drivmotorns kedja justeras genom att lossa snäck-växelns fyra infästningsskruvar (3) och därefter reglera kedjespänningen med två ställskruvar (4) i bakkanten. Infästningsskruvarna fastspännes därefter i önskat läge.
