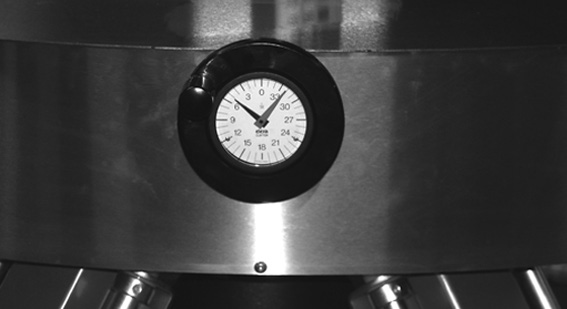

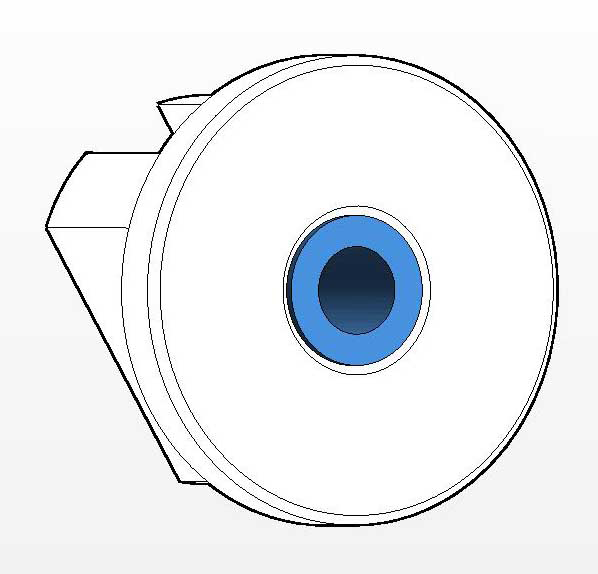

Inställning av centralt justerbara rännor - kondelen Rännornas avstånd till konen ställs in med ratten i manöverdelen. Ratten är försedd med ett instrument, graderat från 0 - 16, som visar det relativa avståndet ränna - kon.
0
min. avstånd min. degbit ca 30 g
16
max. avstånd max. degbit ca 1800 g
Rattinställningar:

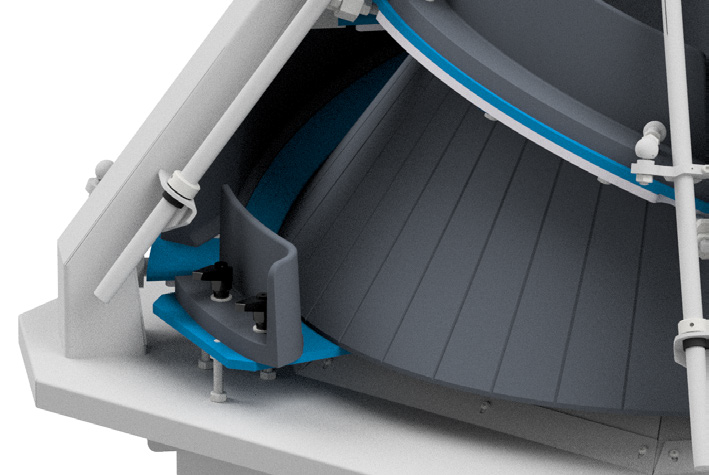

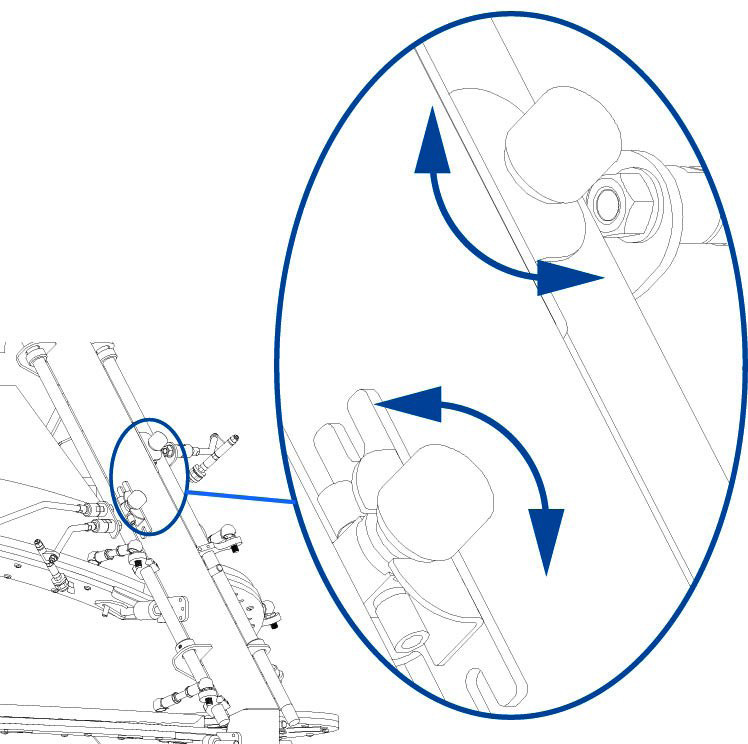

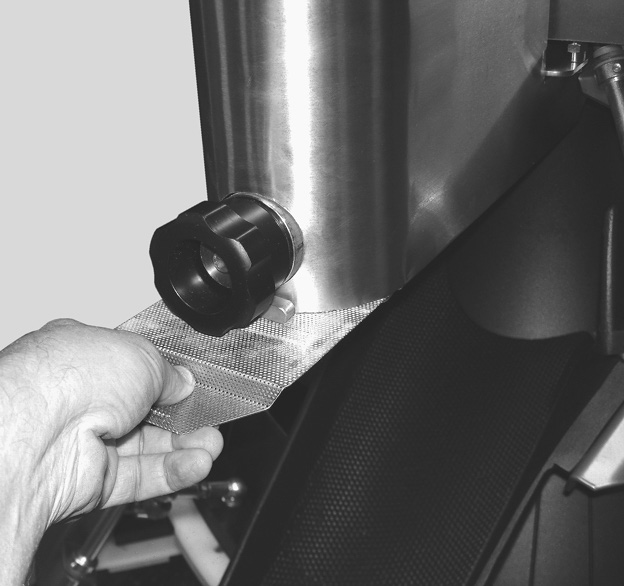

Inställning av inmatningsränna Inmatningsrännans avstånd till konen ställs in genom att lossa de ställbara låsspakarna och flytta rännan in och ut tills rätt inställning uppnås. Då låses låsspakarna fast.

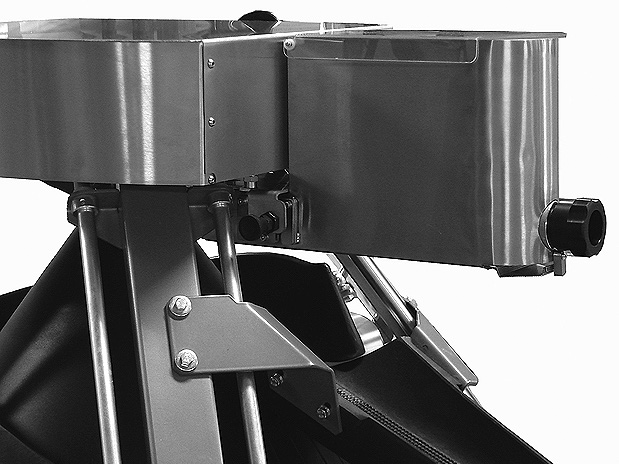

Mjöldoften är en extra utrustning som monteras vid utloppet. Den doserar små mängder mjöl, som förhindrar att degbitarna klibbar. Mjölet doseras för varje varv som konen roterar.

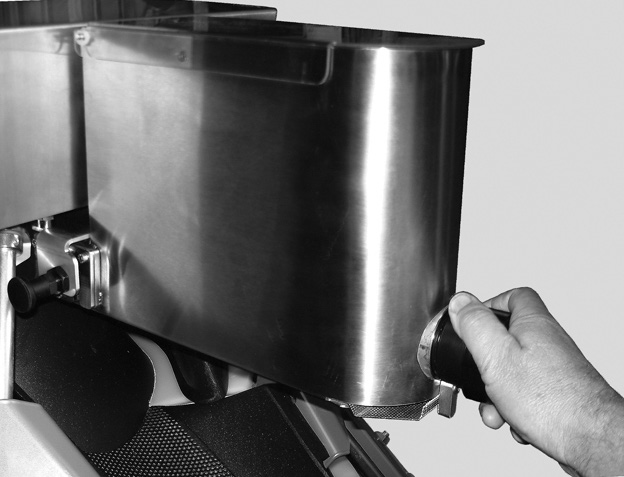

Den mängd mjöl som doseras bestäms av inställningsskruven. Vrid höger .............ökad mjölmängd Vrid vänster............minskad mjölmängd
Mjöldoften kan frikopplas utan att demonteras från maskinen då inte behov av mjölning föreligger. Den kan ha mjöl kvar i magasinet.
1

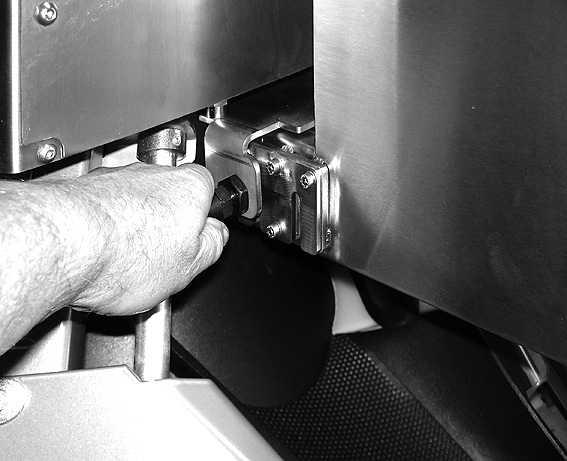

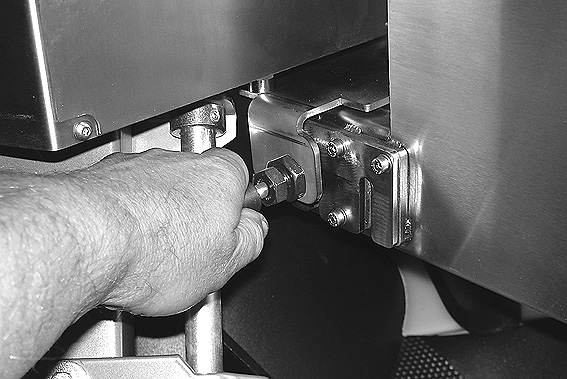

Drag ut stopptappen
2
Drag ut mjöldoften en bit ur maskinen
3
Släpp stopptappen så att den snäpper in i det inre spåret.
Mjöldoften kan tömmas på mjöl då annan typ av mjöl skall användas.
1
Vrid undan spärren under inställningsskruven, håll en plåt eller dylikt under mjöldoften
2
Drag ut bottenplåten, samla upp mjölet
3
Skjut in bottenplåten, vrid tillbaka spärren
Mjöldoften kan även demonteras helt om den inte skall användas.
-Drag ut stopptappen
-Drag ut mjöldoften från maskinen, använd båda händerna.
Mjöldoft (Tillbehör)
Fläkten är en underhållsfri radialfläkt som trycker luften genom värmeröret och vidare genom de fyra rännbalkarna som fördelar luften mot konen rännorna där degbitarna bearbetas. Maskinen körs normalt utan lufttillsats, men om degen visar tendens att klibba fast, kan fläkten kopplas in och vid behov även varmluft.
Fläkt (Tillbehör)

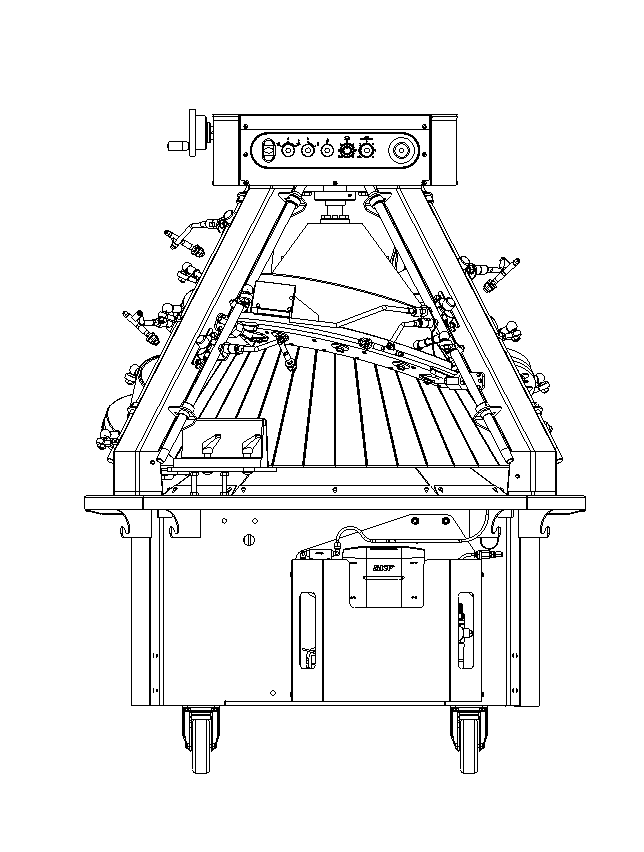

I Sveba Dahlens oljesystem ingår flera munstycken. Med ett oljesystem behövs ingen manuell smörjning. Vissa kombinationer av oljor och degar kan orsaka beläggningar i maskinen. I de fall bör en annan olja provas. Oljesystemet är provkört med en olja anpassad för lagerförvaring av maskinen. Väsentliga delar är därigenom skyddade.
Fylla på olja
Viktigt! Före driftsättning, fyll oljesystemets oljebehållare med lämplig olja, Dovidol, Sonneveld Divison eller motsvarande hartsfri vegetabilisk olja med en viskositet mellan 25 och 75 cSt vid 20 °C. Använd tratt för att minska spill.
HALKRISK! Torka omedelbart upp spill.
Oljepumpen är pneumatiskt driven och sprayningen av produkter sker med dysor som styrs av en fotocell. Då ett degämne passerar fotocellen skickar den en signal och hela mängden olja i dysans kammare sprayas ut.
Installation Koppla tryckluft till oljesystemet. Ställ in oljepumpens arbetstryck med tryckregulatorn som är placerad bredvid oljebehållaren och läs av trycket på manometern. Arbetstrycket ska inte vara högre än vad som krävs för att driva pumpen, max 6 bar.
OBS! Mängden olja som sprayas ut är konstant och inte beroende av trycket. För högt tryck kan skada pumpen.

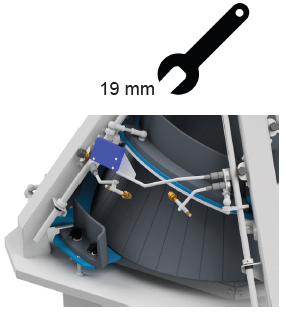

Fotocellen och dysorna sitter på en ledad arm så att riktningen kan finjusteras. För permanent inställning kan muttrarna spännas med två nycklar.
Drift Oljesystemet styrs med ett vred för på och av i manöverpanelen (se sidan 7). På varje dysa sitter ett vred för på och av för att kunna koppla in dysorna individuellt. Vredet ska vara antingen helt stängt eller helt öppet. Det är inte möjligt att ställa mängden olja med hjälp av vreden på dysorna.
Sprayningen kan fördröjas mellan 1 och 12 sekunder. Under denna tid skickas ingen signal från fotocellen. Nästa signal kommer då nästa degämne passerar fotocellen efter fördröjningstiden. Fördröjningen justeras med tidrelät i manöverpanelen (se sidan 7).
I oljebehållaren finns en nivågivare. Då oljenivån är låg tänds en lampa i manöverpanelen (se sidan 7). Pumpen fortsätter att gå och olja kan fyllas på under drift. Undvik att tömma systemet på olja. Om systemet töms på olja måste det avluftas med driftstopp som följd. Använd tratt för att minska spill. Överskrid inte MAX-linjen (1,5 liter).
1
Börja med att kontrollera att alla vred är öppna.
2
Tidrelät ska inte vara ställt på mindre än 1 sekund för då hinner inte pumpen ladda om.
3
Skruva bort munstycket på dysan och sätt i gång oljesystemet. Kontrollera att olja kom mer fram dit. Blås i munstycket med tryckluft mot flödesriktningen för att få bort eventuella oljerester. Vid rengöring av munstycken kan det kan vara bra att ha extra munstycken att byta med för att undvika avbrott i produktionen.
Felsökning Vid flödesproblem bör följande kontroller göras:
OBS! Det är viktigt att det lilla plaströret sitter på sin plats i munstycket annars kommer inte dysan fungera som den ska.
