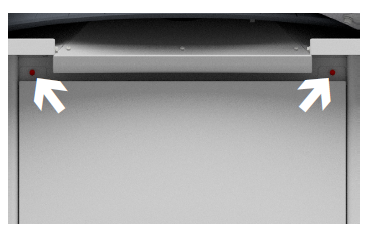

Flytta över ratt Demontera takplåten genom att skruva ur de 2 skruvarna på var sida.

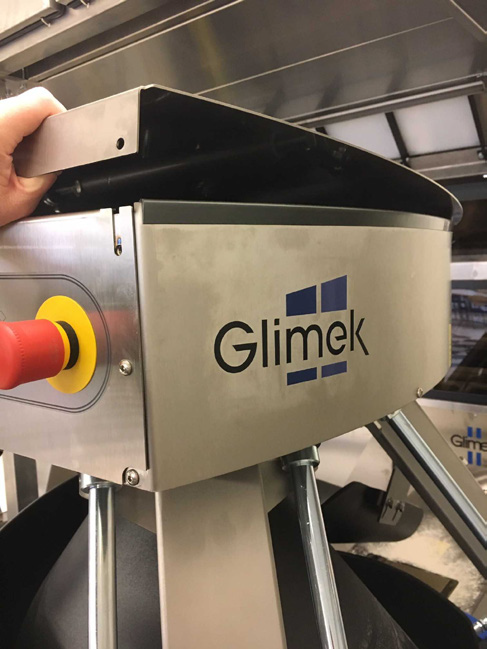

Takplåten kan därefter lyftas av

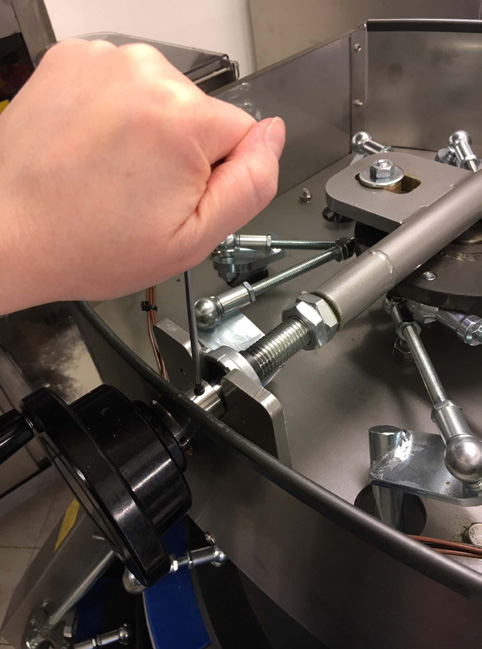

Lossa stoppskruven i adaptern på ställskruven. Drag ut adapter och ratt.

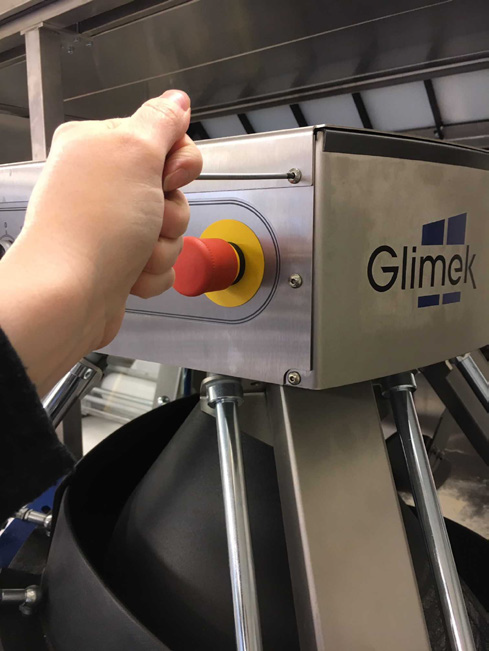

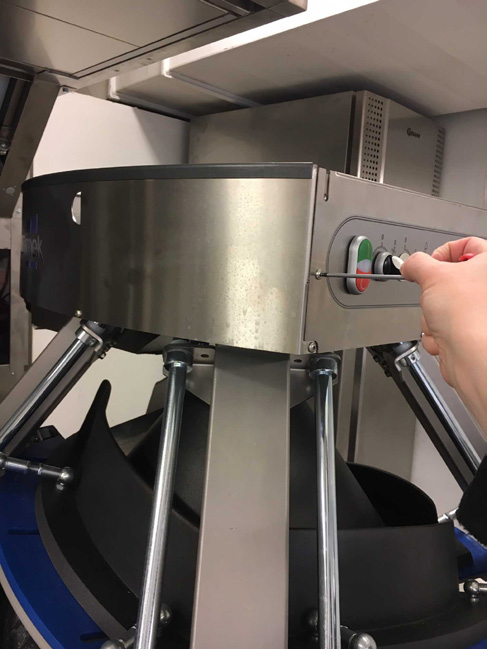

Demontera takplåtens båda sidoplåtar genom att skruva ur de 5 skruvarna på var sida. Byt plats på sidoplåtarna. Montera fast dem med de 5 skruvarna på var sida.
Montera adapter och ratt på ställskruven. Drag åt stoppskruven. Lägg tillbaka takplåten. Montera fast takplåten med de 2 skruvarna på var sida.
Återfinns i elskåpet innanför sidoluckan märkt med:

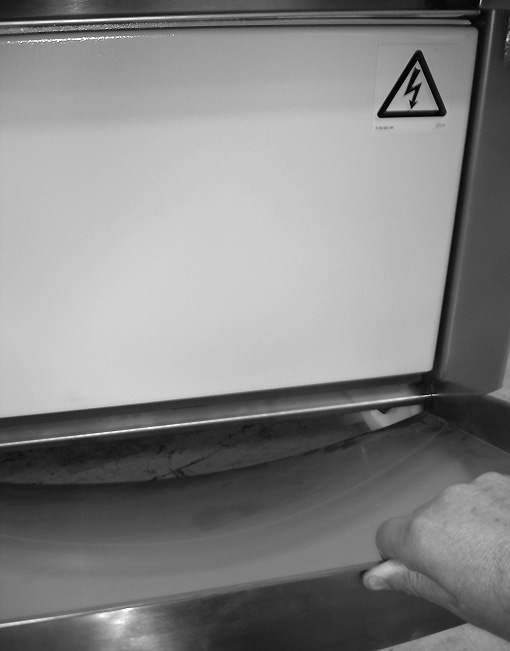

Skruva ur sidoluckans 2 skruvar.
Fäll ut och tag bort sidoluckan.

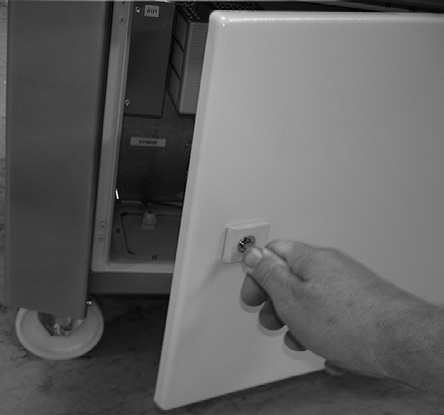

Öppna elskåpets dörr med den medlevererade nyckeln.

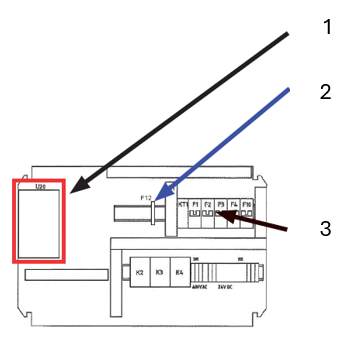

Manöversäkring och säkring för värmeelement
1
Frekvensomriktare.
2
Om glasrörssäkringen för maskinens manöverkrets F12 har löst ut byt då ut den mot en likadan säkring, vid blå pil.
3
Om någon av säkringarna, F1, F2, F3, F4 eller F10 löst ut, pekar knappen nedåt. Återställ genom att fälla upp knappen, vid svart pil.
Interiör elskåp
Skydd finns inbyggt i frekvensomriktaren för att skydda motorn från eventuella överbelastningar.
Frekvensomriktare utlöst
Kontrollera först att nödstoppet inte är intryckt. Bryt strömmen till maskinen genom att dra ut stickproppen från uttaget. Vänta minst en minut. Sätt tillbaka stickproppen i uttaget. Återstarta maskinen. Om skyddet för frekvensomriktaren åter löser ut måste orsaken fastställas och åtgärdas av behörig elinstallatör före nya startförsök.
Återställning av Frekvensomriktare
Innan något arbete påbörjas skall huvudströmmen till maskinen slås ifrån! Borsta rent elskåpets ledningar och komponenter med en mjuk borste eller med hjälp av dammsugare en gång per år. Stäng elskåpet innan huvudbrytaren åter slås på.
