Stanna maskinen, så att sugkolven och degkniven inte syns i tratten. Bryt strömmen till maskinen genom att dra ut stickproppen.
Lucka över mätkammaren
Lyft upp luckan.
Fatta tag i den inre delen, drag och lyft uppåt.
Lucka över mätkammaren
Lyft upp luckan.
Drag och lyft uppåt.
Demontering av skyddsluckor
Öppna dörrarna i maskinens bakkant. Demontera kolvstoppet genom att trycka in fjädern och dra kolvstoppet rakt uppåt
SD-180XS
Drag ut mätkolven med hjälp av utdragaren och rengör mätkolven i ljummet vatten. Varmt vatten kan påverka kolvens volym. Skölj därefter av den i kallt vatten.

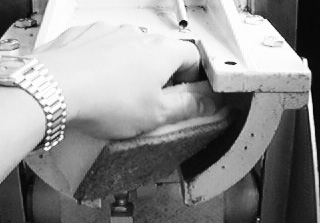

Rengör mätkammaren noggrant i första hand med en svamp och ljummet vatten. I fall det finns hårt sittande degrester använd den medföljande skrapan. Torka ur med torkpapper. Olja in kolven och sätt den på plats i mätkammaren. Montera kolvstoppet. Rengör spillplåten ovanför elskåpet, se nedan Stäng dörrarna.
Rengöring av mätkolv och mätkammare

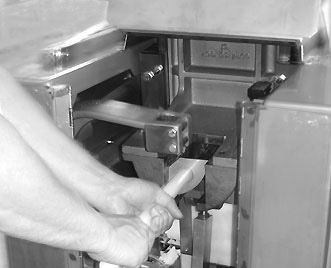

Tag bort axel för knivförare.
Drag ut kniven och rengör den i varmt vatten. Skölj därefter av den i kallt vatten
Kontrollera att smörjhålen i degkniven, 6 st, inte är igensatta.
Rengöring av degkniv
Frigör och drag ut låsaxeln för sugkolven.
Drag ut sugkolven och rengör den i varmt vatten. Skölj därefter av den i kallt vatten.

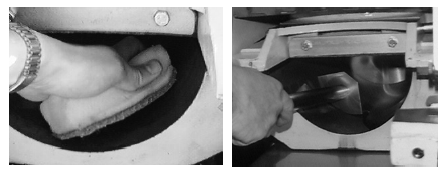

Rengör degkammaren noggrant i första hand med en svamp och ljummet vatten. Ifall det finns hårt sittande degrester använd den medföljande skrapan och torka ur med torkpapper.

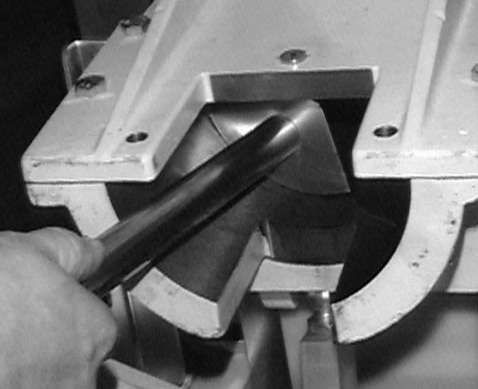

Rengör degknivens spår i degkammaren noggrant med den medföljande spårskrapan och torka ur med torkpapper. Olja in sugkolven och degkniven och återmontera dem i nämnd ordning. Kontrollera att låsaxeln och knivföraren låser i sina lägen.
Rengöring av sugkolv och degkammare

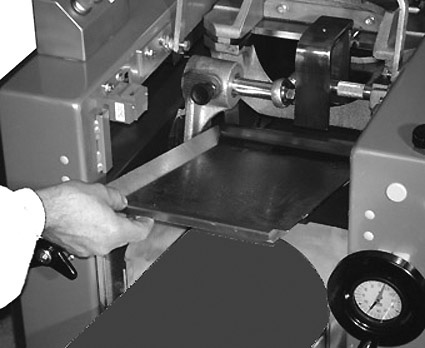

Spillplåtarna skall tas bort, tömmas och rengöras noggrant. Spillplåten ovanför elskåpet. Lyft upp kanten och drag utåt. Rengörs lämpligen samtidigt med mätkolven. Se sid 12.

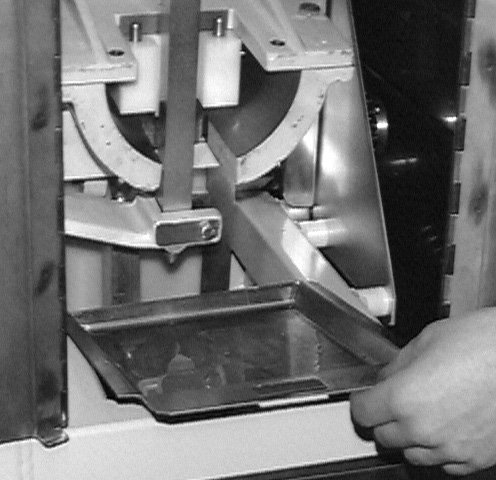

Spillplåten ovanför mattan. Lyft upp kanten och drag utåt. Rengörs lämpligen samtidigt med sugkolven. Se sid 13.

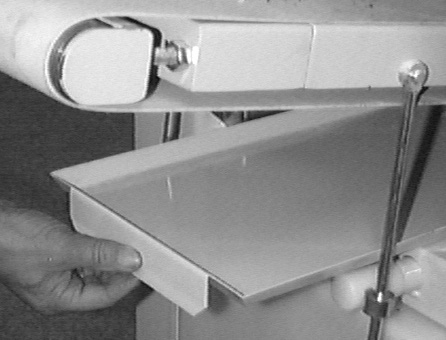

Spillplåten under mattan. Lyft upp kanten och drag utåt.

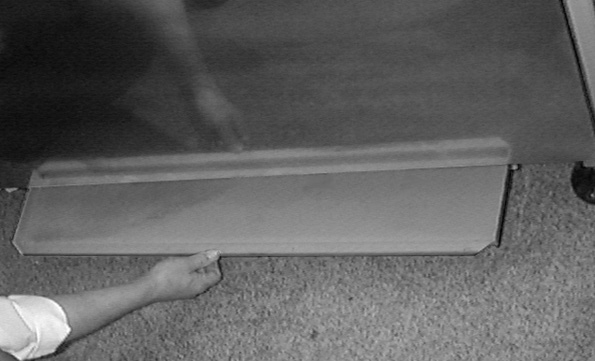

Spillplåten i botten av maskinen.
Tömning och rengöring av spillplåtar
Använd medföljande degskrapa med långt skaft (plast) för att skrapa bort eventuella degrester i tratten. Skrapa ej med något metallföremål
Rengöring av tratt
Tillse först att tryckbrädorna inte är i sitt innersta läge. Tryckbrädorna tas loss genom att rattarna, en i varje ända, lossas och tryckbrädorna därefter skjutes inåt mot avvägaren så att brickor och muttrar kan skjutas igenom hålen i gavelplåtarna
Tryckbrädorna kan därefter tas bort genom att dras ut längs transportbanans matta. Rengör med plastskrapa och borste. Återmontera i omvänd ordning.
Rengöring av tryckbrädor och mattor
Lucka över mätkammaren
Fatta tag i den inre delen, sätt ner och skjut inåt.
Fäll ner luckan.
Lucka över degkammaren
Sätt ner luckan och skjut inåt.
Fäll ner luckan.
Återmontera skyddsluckorna
Efter rengöring av maskinen, tillse att alla säkerhetsanordningar finns på plats och starta maskinen. Låt den gå några minuter för att uppnå effektiv smörjning av alla komponenter.
