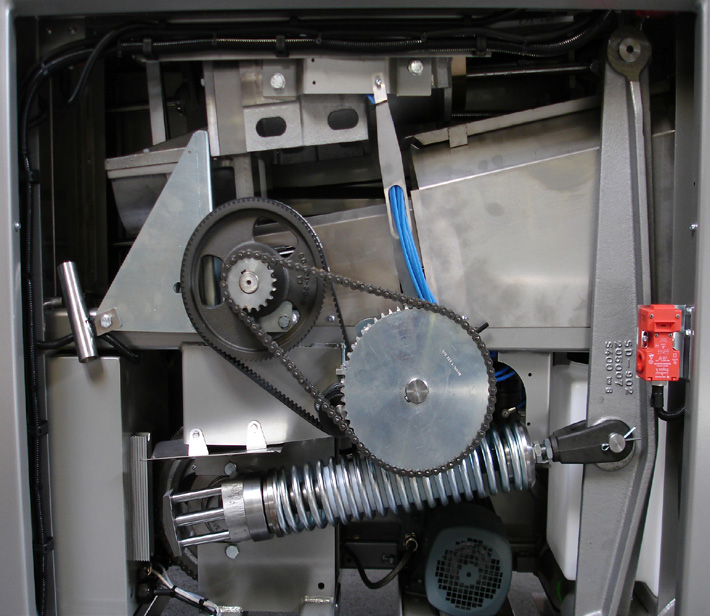

Kolvavvägaren drivs av en frekvensstyrd elmotor via kuggremmar och kedjetransmissioner. Elmotorn är försedd med broms, vilket betyder att motorn stoppar maskinen direkt när strömmen bryts. En viktig säkerhetsdetalj, om något skulle hända.
Maskinen är försedd med en ratt för frekvensstyrningen. På dess skala man kan avläsa maskinens relativa hastighet, vridning åt höger ökar maskinens hastighet (ej vid Touchpanel)

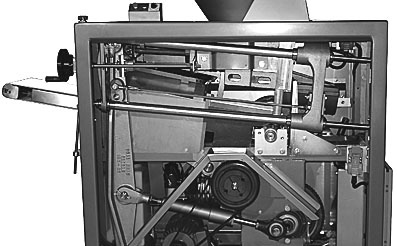

Sugkolvens rörelse erhålls av den högra hävarmen, som drivs av vevaxeln, via en fjäderbelastad vevstake. Fjäderbelastningen gör att hävarmens (sugkolvens) rörelse kan begränsas i båda riktningarna.
Degkniven, som hela tiden gör fulla slag, erhåller sin rörelse från den vänstra hävarmen, vars slaglängd inte kan regleras. Hävarmen får sin rörelse från vevaxeln via en vevstake med inbyggd säkerhetsutlösning, som avbryter hävarmens rörelse vid för stort motstånd.
Mätkolvens inåtgående rörelse erhålls också av den vänstra hävarmen via mothållet och stoppbygeln. Slaglängden, stoppbygelns rörelse utåt, begränsas här av ett mothåll på följaxeln, vars läge ställs in genom att vrida viktinställningsratten. Ratten är försedd med ett instrument, på vars skala man kan avläsa den relativa slaglängden (degvikten). Vridning medsols ökar slaglängden, degvikten.
Mätkammarens upp- och neråtgående rörelse erhålls från vevaxeln via en vevstake. Slaglängden kan inte ställas om. Kammarens övre och nedre ändläge justeras in noggrant vid tillverkningen och får sedan inte ändras.
De degberörande delarna förses med olja från en ställbar oljepump, som tar oljan från oljebehållaren i maskinens front.
Maskinen är konstruerad så, att alla detaljer som behöver rengöras kontinuerligt, är lätta att ta bort och sätta dit igen.
Det är väl sörjt för den personliga säkerheten vid körning av maskinen. Maskinens rörliga delar som kan förorsaka skada är inbyggda, skydds-dörrar och luckor kan inte avlägsnas utan att maskinen stannar omedelbart. Säkerhetsbrytare är placerad i skyddsdörrar (2st) och luckor (2st).
Runt tratten finns en tryckkänslig säkerhetslist (N) monterad, utsätts den för tryck kommer maskinen att stoppas. Nödstopp (O) är placerad på manöverpanelen.
Tekniskbeskrivning
Personalen skall veta att nödstopp är avsett att användas vid akut fara för person eller egendom. Nödstopp ska inte användas för normalt stopp av maskinen.
