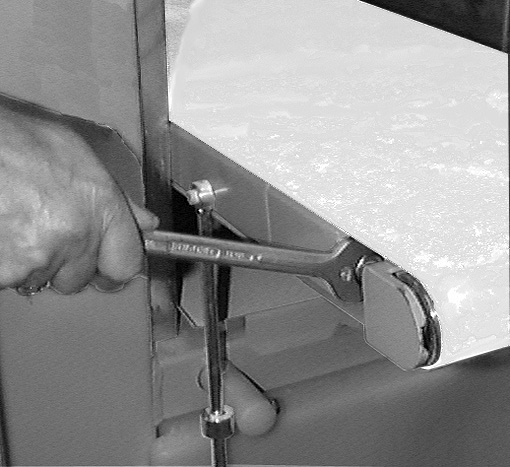

Mattans spänning justeras genom att spänna eller lossa muttrarna på spännstagen. Spänningen måste vara lika på båda sidor, så att mattan löper rakt.
Mattan

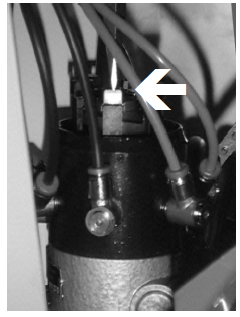

Den mängd olja som pumpen levererar till de olika smörjställena, se nedan, kan ställas in på justerskruvarna, som sitter under plasthuven.
Tag bort plasthuven och justera på justerskruvarna med en skruvmejsel. Vrid höger för ökad oljemängd. Vrid vänster för minskad oljemängd.

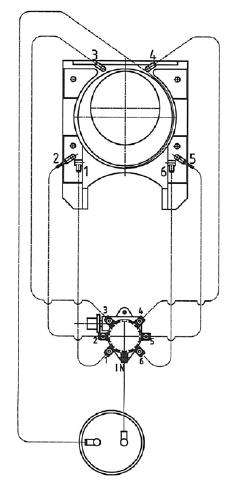

Smörjning standard
Smörjning mätkolv

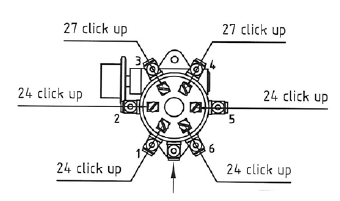

Fabriksinställningar Starta med skruv i botten 1 klick = 1/6 varv 1008287

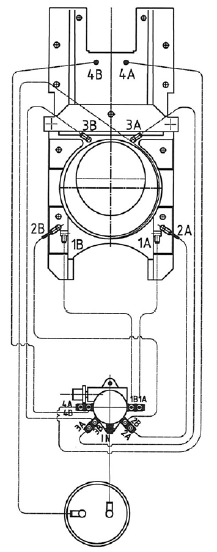

Justering av oljepumpen

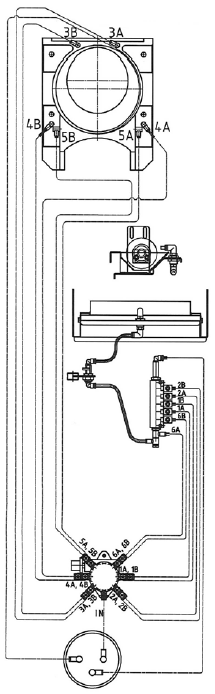

Smörjning matta

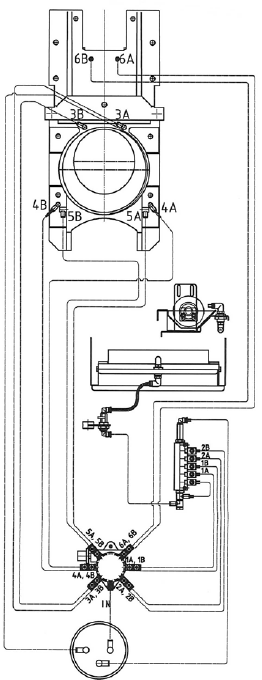

Smörjning matta + mätkolv

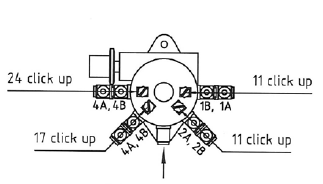

Fabriksinställningar Starta med skruv i botten 1 klick = 1/6 varv 1008288
Kontrollera först att alla skydd och luckor är ordentligt stängda.

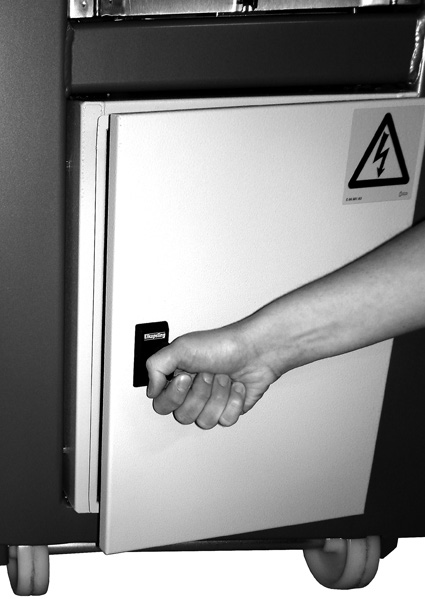

Skydd finns inbyggt i frekvensomformaren för att skydda motorn från eventuella överbelastningar. Den sitter i elskåpet i maskinens ena kortsida.
Frekvensomformare utlöst
Bryt strömmen till maskinen genom att dra ut stickproppen från uttaget. Vänta minst en minut. Sätt tillbaka stickproppen i uttaget. Återstarta maskinen. Om skyddet för frekvensomformaren åter löser ut måste orsaken fastställas och åtgärdas av behörig elektriker före nya startförsök.
Återställning av frekvensomformare

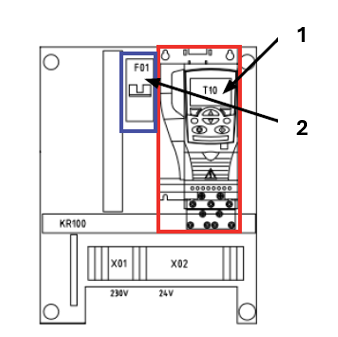

1 Frekvensomformare
2 Manöversäkringen består av en automatsäkring som skyddar maskinens elsystem. Säkringen sitter i elskåpet. Om manöversäkringen har löst ut, pekar knappen nedåt.
Återställning av manöversäkringar Återställ säkringen genom att föra aktuell knapp uppåt. Om manöversäkringen åter löser ut måste orsaken fastställas och åtgärdas av behörig elinstallatör före nya startförsök..
Frekvensomformare och manöversäkringar
Hela säkerhetssystemet skall funktionskontrollernas en gång per år. Kontrollera först att maskinen kan startas och stoppas normalt. Testa sedan att maskinen inte går att starta när skydden är påverkade, alla skydd skall kontrolleras individuellt. Testa sedan under drift att maskinen stoppas när ett skydd påverkas, alla skydd skall kontrolleras individuellt. Dokumentera sedan resultatet.
