Start- och stoppknappar 1. Startknappen, 1 är grön. 3. Nödstopp, röd. | |||||||

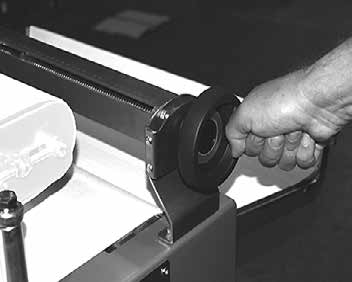

| Inställning, trattens sidoklaffar Ratt på var sida för centrering av sidoklaffarna, så att degbitarna faller ner mitt på valsparet. Degen kan då valsas ut lika mycket på båda sidor. Skruva ratten 1 inåt eller utåt från valfri sida. Inställt läge indikeras med visare 2. | |||||||

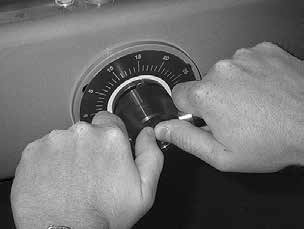

| Inställning av övre och nedre valspar Inställningsvredet har en skala från 0 - 20, som visar det relativa avståndet mellan valsarna. Tryck på vredets centrum och drag ut handtaget vid omställning. Inställningsvreden för valsarna kan sitta på endera sidan av maskinen. Se sid 14 för överflyttning. | |||||||

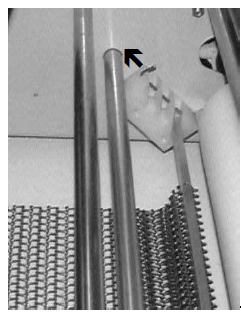

| Inställning av upprullningsnätet Lyft upp skyddsluckan, fram. Upprullningsnätets ingångsände kan ställas i tre olika höjder och lägen i förhållande till transportmattan. Drag ut låspinnen, vid pilen på båda sidor och placera upprullningsnätets axel i samma spår på båda sidor. Den valsade degen skall lätt komma in under upprullningsnätet och inte för nära valsen | |||||||

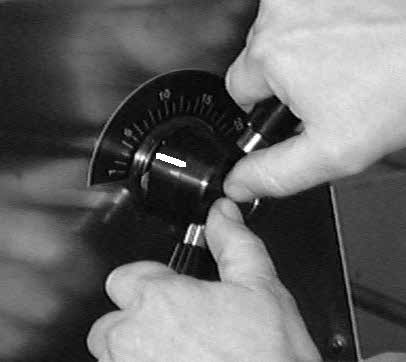

| Inställning av tryckbrädans ingångs- och utgångshöjd Inställningsvredet har en skala från 0 - 60, som visar det relativa avståndet till transportmattan. Tryckbrädan kan ställas in på olika höjd i resp. ände. Generellt skall utgångshöjden vara större än ingångshöjden. Inställningsvreden för tryckbrädan kan sitta på endera sidan. Se sid. 14 för överflyttning. | |||||||
Inställning av standard ändformarna
| |||||||
| Inställning av parallellt justerbara ändformare Ändformarna på båda sidor ställes in samtidigt med ratt. | |||||||

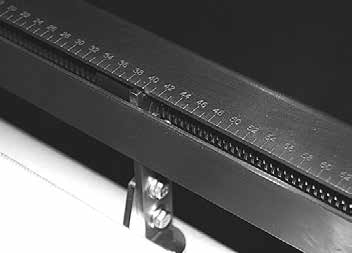

Avstånd mellan markeringarna är 10 mm.
Ändring av en siffermarkering på linjalerna ändrar avståndet |
