Drag ut ändformarna till yttersta läge på båda sidor. Sänk ner tryckbrädan, så att den ligger direkt på transportmattan
Vredet står nu mot noll, pilen. Lossa centrumtappen med en insexnyckel och drag ut vredet.
Lossa skruvarna, pilarna, som håller nav och medbringare med en insexnyckel.
Tag loss nav och medbringare och sätt dit det på andra sidan. Passa in medbringaren i axelns spår. Skruva dit skruvarna.
Sätt dit vredet med märkningen på vredet mot noll på skalan (pilen). Drag fast centrumtappen med en insexnyckel. Ställ in tryckbräda och ändformare.

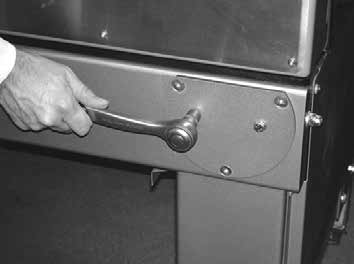

Skifta över manövervred

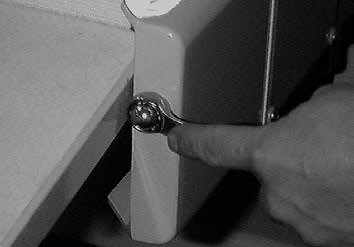

Transportbandets matta Mattans spänning justeras genom att spänna eller lossa justerskruvarna, på båda sidor. Justera mattans spänning, så att den går mitt på spännvalsen.
Om mattan inte går mitt på drivvalsen, kan valsens läge framåt/bakåt justeras på vänster sida. Justeringen görs genom att först lossa skruvarna på lager-fästplåten. Spänn eller lossa därefter på justerskruvens kupolmutter så att mattan går mitt på drivvalsen. Spänn slutligen skruvarna.
Transportbandets matta.

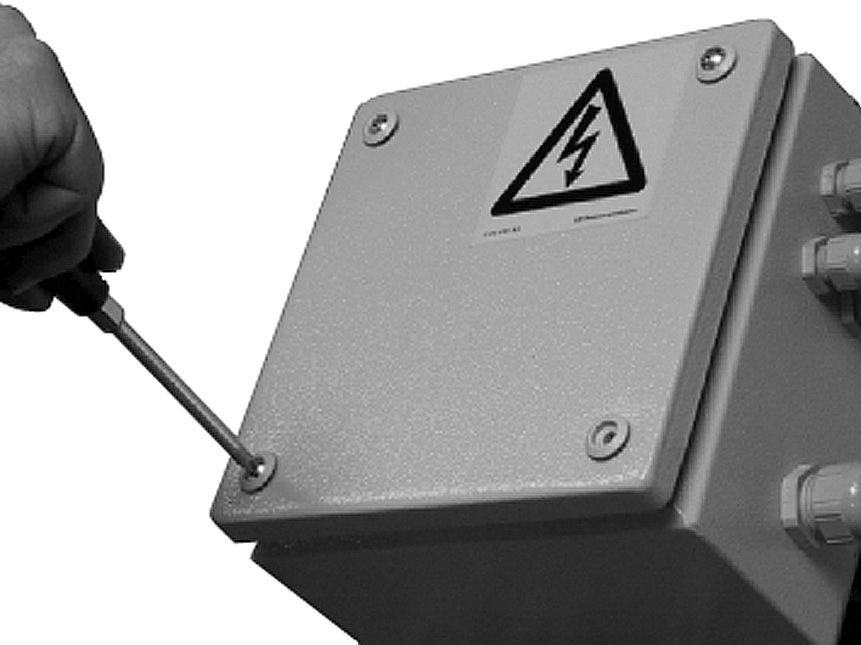

Motorskyddet sitter i elskåpet vid maskinens vänstra bakre ben. Lossa de fyra fästskruvarna och tag bort locket. Motorskyddet återställs genom att trycka in den svarta RESET-knappen, pil 1. Se undre bilden. OBS! Motorskyddet skall normalt inte lösa ut och om det händer flera gånger, måste orsaken fastställas.
Motorskyddet
Manöversäkringen är en automatsäkring, som skyddar maskinens manöversystem. Säkringen sitter i elskåpet vid maskinens vänstra bakre ben. Lossa de fyra fästskruvarna och tag bort locket. Om manöversäkringen har löst ut, pekar vippkontakten åt höger. Återställ säkringen genom att föra över knappen åt vänster, pil 2.
Manöversäkringen
Innan något arbete påbörjas skall huvudströmmen till maskinen slås ifrån! Borsta rent elskåpets ledningar och komponenter med en mjuk borste eller med hjälp av dammsugare en gång per år. Stäng elskåpet innan huvudbrytaren åter slås på.
