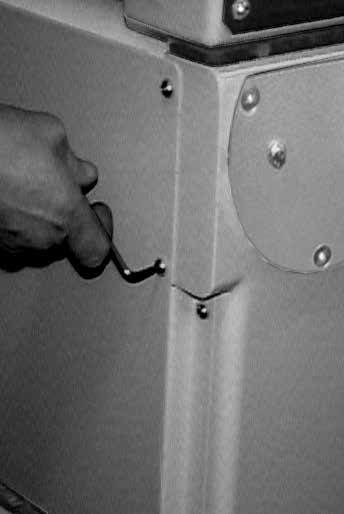

Spänna duplexkedjan Lossa och tag bort skyddsplåten i maskinens bakkant
Lossa och tag bort kedjeskyddet.

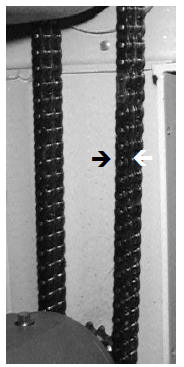

Kedjans spänning är rätt om kedjan kan röras ca 10 mm mitt emellan kedjedreven, vid pilarna.
Vid behov pensla kedjan med olja.
Kedjans spänning justeras genom att höja/sänka motor/ växel. Lossa de fyra fästbultarna, vid pilarna, två sitter på framsidan och justera med justerskruven, som sitter i balken mitt under växeln. Lås justerskruven med låsmuttern efter utförd justering. OBS. Var noggrann med att motor/växel är horisontella efter justeringen och drag fast de fyra fästbultarna. Montera detaljer i omvänd ordning.
Olja i växel Lossa och tag bort skyddsplåten i maskinens bakkant. Se sid. 12.
Oljenivån kontrolleras genom att lossa nivåpluggen. Nivån skall ligga precis i hålets nederkant. Påfyllning av olja görs enklast genom påfyllningspluggen, vita pilen.
Oljebyte skall ske efter 10 000 driftstimmar då mineralolja användes

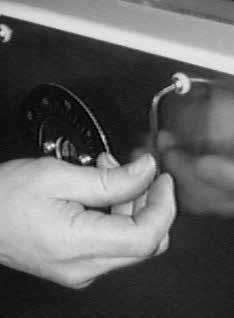

Smörjning av mellankedja och valskedja Vid behov tag bort inställningsvreden, se sid 14. Lossa och tag bort sidoplåten

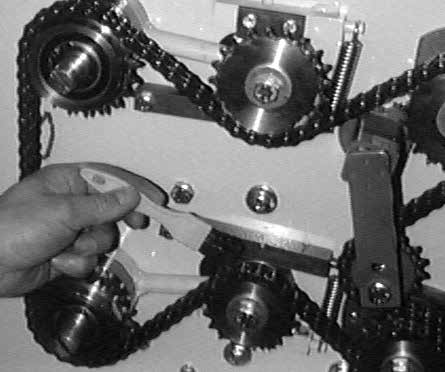

Mellankedjan och drivkedjan för valsverket penslas med olja vid behov.
