Installation

Monteringsanvisning

1. Golvet där skåpet skall placeras skall vara helt plant och fritt från skräp.
2. Öppna emballaget och kontrollera mot bifogad packlista att alla detaljer finns med.

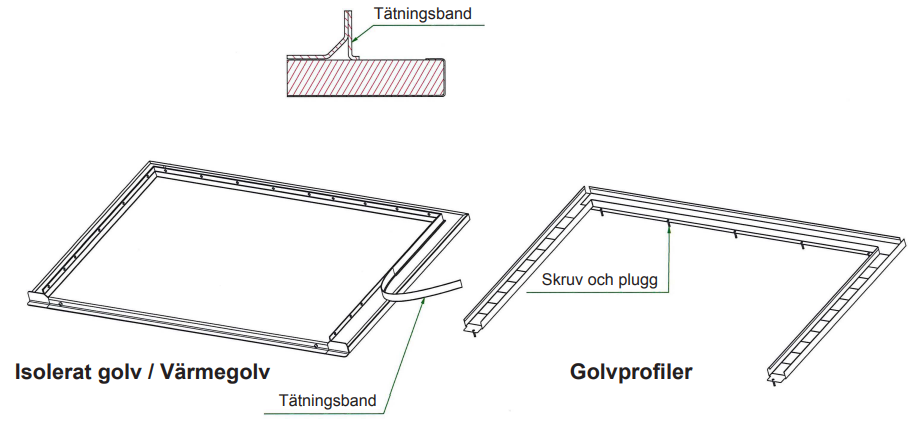

3. Placera ut skåpets golv på avsedd plats. Delade golv skruvas ihop med försänkta skruv. Montera det  självhäftande tätningsbandet utvändigt runt golvsargens tre kanter.
Tätningsbandets övre kant skall monteras jäms med golvsargens övre kant.

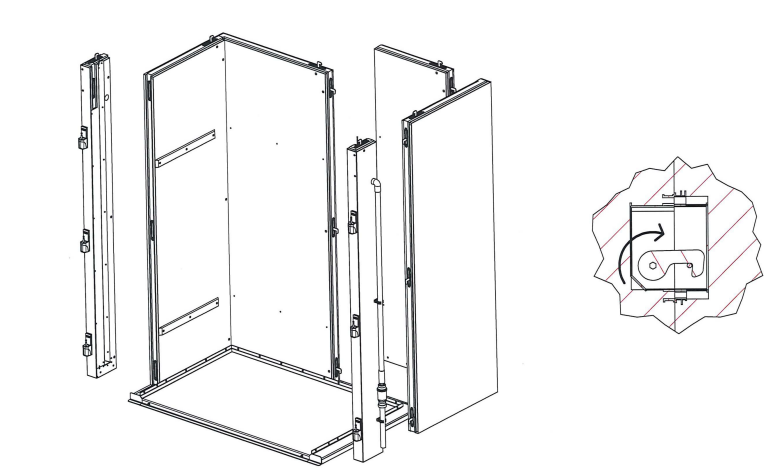

4. Placera vänster bakre vägg samt bakre vänster vägg på golvets vänstra bakre hörn. Vrid tillbaka samtliga excenterlås (moturs) så långt det går. Använd den 8 mm insexnyckel som finns med i monteringssatsen. Använd den medsända tätningsmassan och applicera den på de kanter som skall monteras ihop. Sätt samman väggpanelerna och vrid excenterlåsen medurs till stopp. Kontrollera att väggpanelerna står rakt och dess ytterplåtar ligger plant mot varandra. Fortsätt montera väggpanelerna i högervarv som avslutas med höger dörrkarm. Observera att på höger dörrkarm sitter ett av låsen åtkomligt från panelens utsida. Fortsätt sedan med de återstående panelerna i vänstervarv och avsluta med vänster dörrkarm.

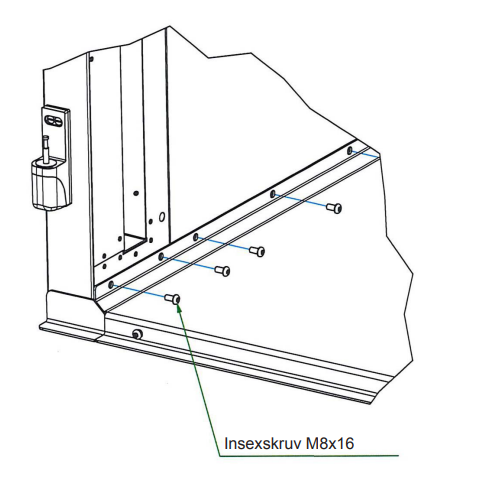

5. Montera M8-skruvarna som förbinder väggarna med golvet, men skruva inte åt dem helt ännu.

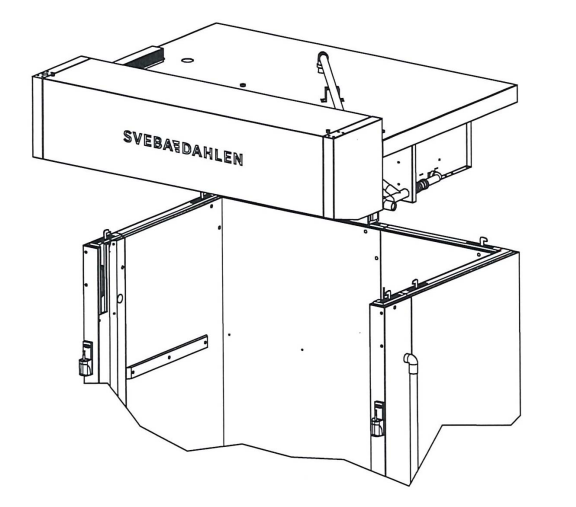

6. Applicera tätningsmassa på klimatenhetens kontaktytor och lyft sedan upp denna på skåpstommen. Vrid fast excenterlåsen medurs mellan klimatenhet och väggpaneler. Kontrollera att skåpet står rakt och att alla vinklar är 90 grader. Har skåpet delat tak monteras den eller de takpanelerna nu. Applicera först fogmassa och drag sedan fast excenterlåsen. Kontrollera igen att all sitter rakt och att alla skarvar är jämna.

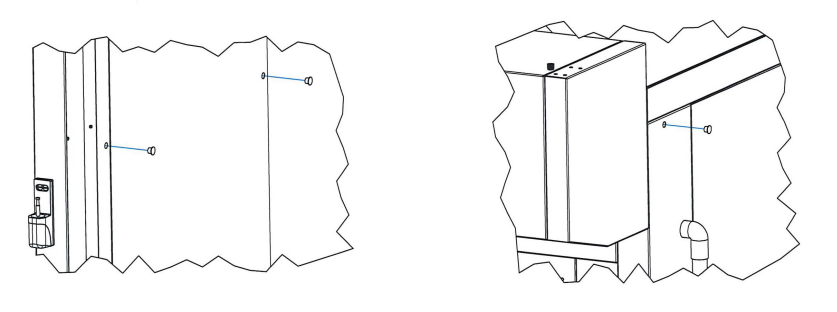

7. Efterdra nu skruvarna mot golv och väggar. Montera därefter plastpluggar i samtliga lås-hål. Glöm inte det utvändiga hålet på höger dörrkarm.

8. Dörrarna hängs på gångjärnet fullt öppnad till 180°, kontrollera att kablar inte kläms vid montaget. Skulle dörrarna hänga snett så går det att justera gångjärnen både i sidled och höjdled. För att komma åt justeringsskruvarna lossas gångjärnens plastkåpor genom att trycka ut låspinnen i sidan på gångjärnet.

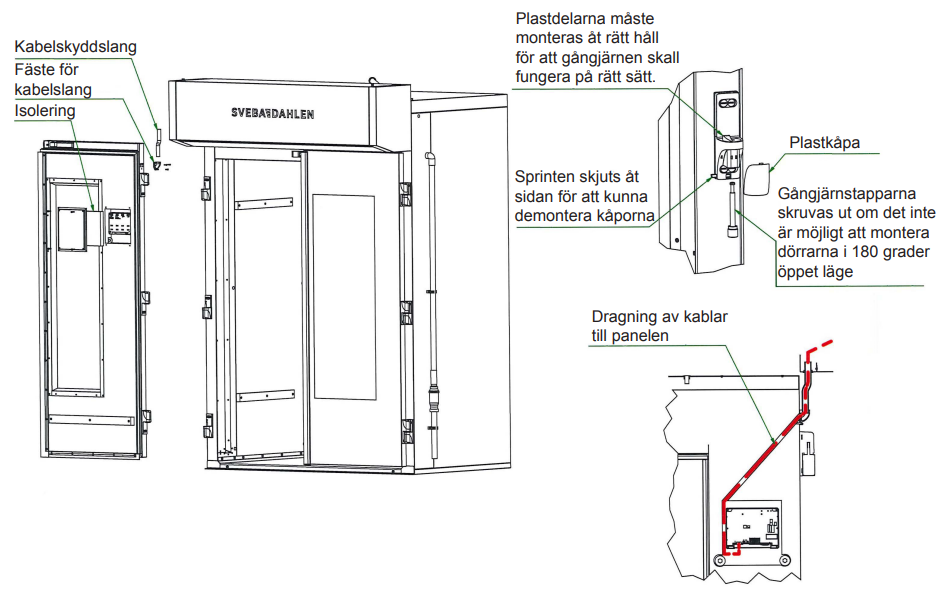

När vänsterdörren är på plats så lossa serviceluckan till manöverpanelen på vänster dörrens insida. Lossa kontaktstycket från likströmskabeln och notera hur kablarna sitter då det är viktigt att dessa inte blandas ihop med varandra. Mata in kablarna i dörren och placera skydds slangen i sin hållare och skruva fast locket. Ta fram kablarna från serviceluckan och koppla tillbaka kontaktstycket på likströmskabeln, placera kontaktstycke och kommunikations kabel i panelens underkant.

Om det inte är möjligt att öppna dörrarna 180° vid montaget så måste gångjärns pinnarna tas bort ur alla gångjärn, dörren placeras på sin plats i gångjärnet och gångjärns pinnarna monteras tillbaka underifrån, lämpligt är att börja med den översta gångjärnet och sedan gå neråt. Plast kurvorna i respektive gångjärn måste sitta på rätt plats för att den automatiska dörrstängningen skall fungera.

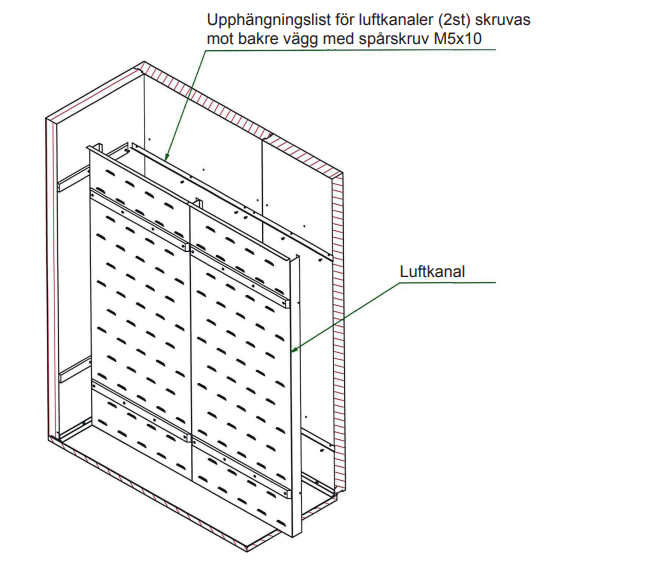

9. Montera den övre och undre vinkellisten på rummets bakre vägg. Häng därefter upp de luftkanalerna på dessa lister.

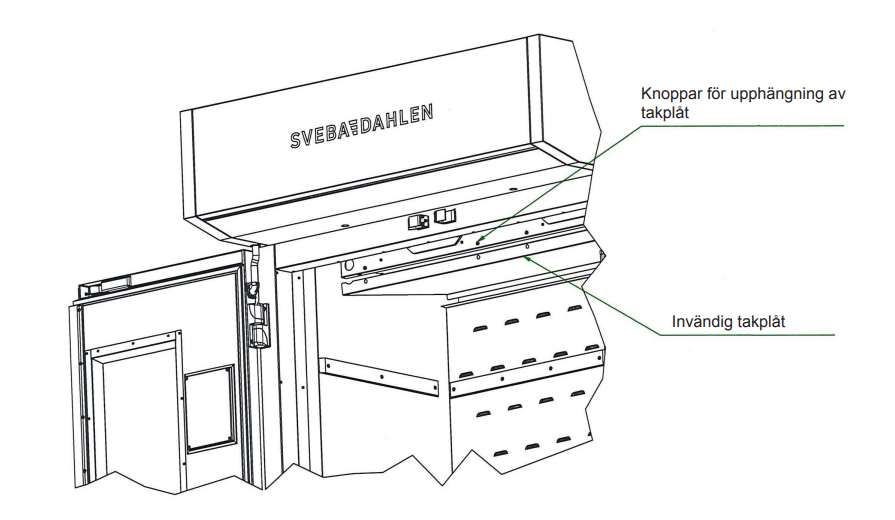

10. Montera den invändiga takplåten. Placera plåtens bakre kant ovanpå luftkanalen och häng upp den främre delen genom att trä över de båda hålen över knopparna på fläktväggen. Om innertaket består av fler delar så måste dessa hängas upp med början från vänster.

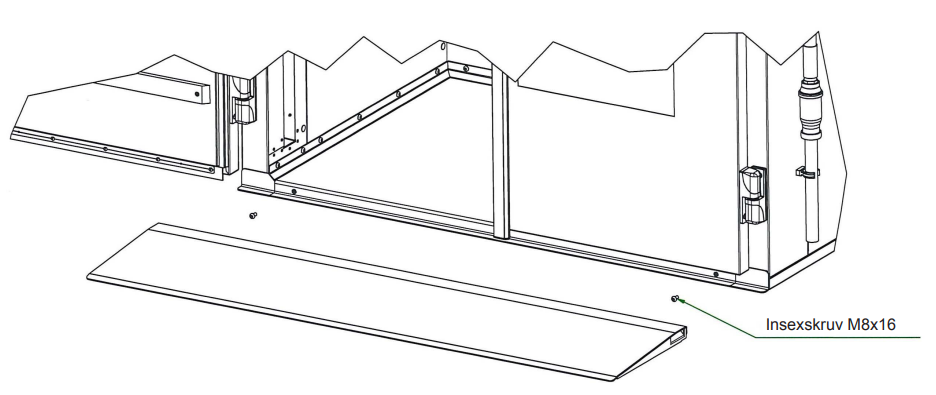

11. Montera två M8-skruvar i golvets främre kant där rampen skall placeras. Skruvarna skall bara dras åt så mycket (ca 4 mm spel) att rampen precis kan hakas på mellan golv och skruvskalle.

12. Anslut skåpets dräneringsrör (ø32 mm) och led det till närmsta avlopp.

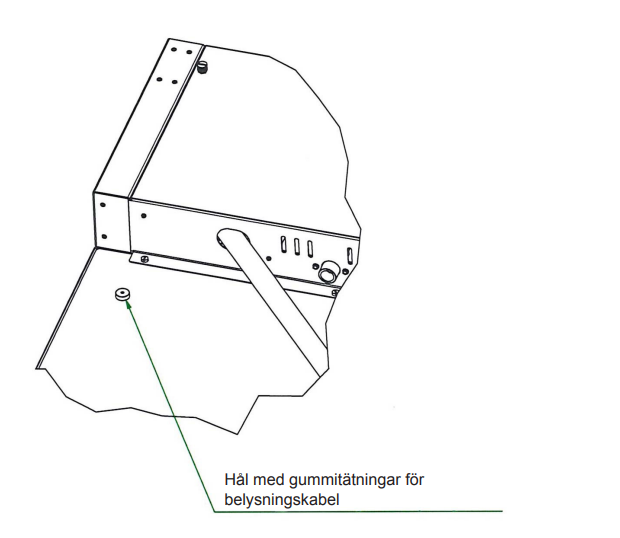

13. Trä upp kablarna från belysnings listerna genom sina gummi tätningar i taket dra dom sedan till elskåpet och koppla in dom i sina respektive kopplings plintar (se el-schema)

14. Anslut el, vatten, och kyla (kyl-jäs, frys-jäs). Detta skall ske av behörig personal. Se vidare anvisningar under rubriken "Anslutning av el, vatten och kyla").
