Programhantering
Se avsnitt Service / Options för att aktivera receptläge

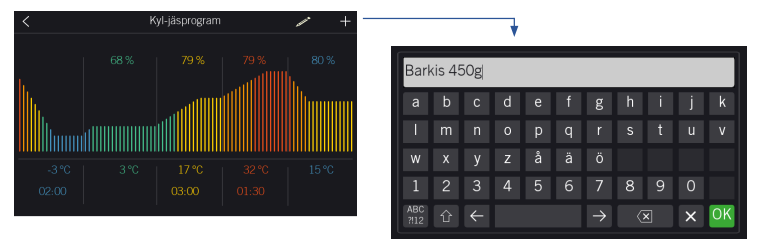

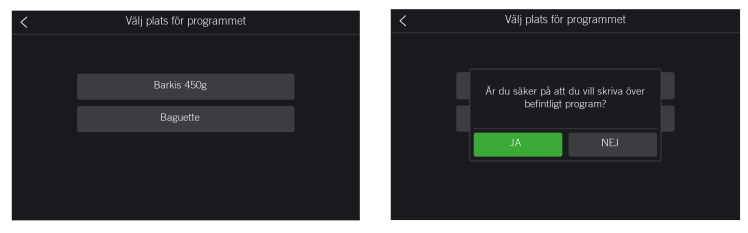

När namnet är skrivet tryck på OK för att spara programmet. En ny sida visas, peka på den rad där receptet ska sparas. Det finns 2st receptplatser för varje automatikprogram. Om vald receptplats inte är ledig visas en varning, välj då om receptet ska skrivas över eller inte.
Redigera program

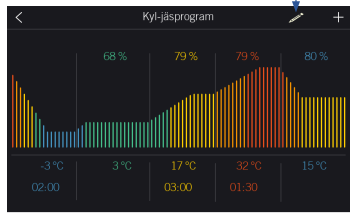

För att redigera ett sparat program tryck på pennsymbolen
Välj sedan vilket program som ska redigera

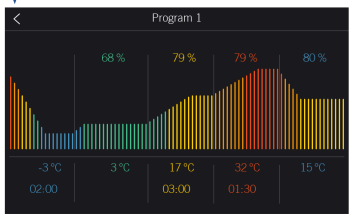

Ändra parametrar, även programnamn. Avsluta genom att trycka på
Ladda ett sparat program

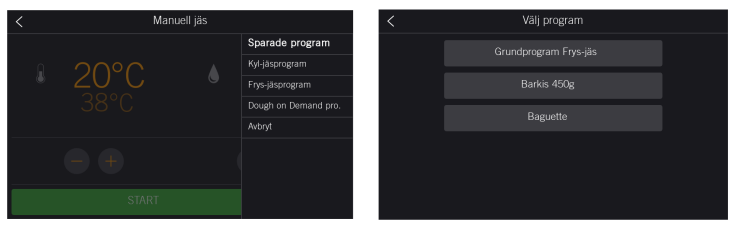

För körning av sparat program tryck på boksymbolen och sedan på önskat automatikprogram.
En ny sida visas där val av sparade program kan göras. Det översta är ett fast grundprogram medan de två övriga är skapade av användaren.
Det fasta grundprogram är förprogrammerat för att klara de flesta normala automaticprocesserna. Räcker inte detta kan 2 egna program skapas och sparas.
Tryck på önskat program, nästa tillgängliga sluttid presenteras och tryck START för att acceptera eller AVBRYT om start inte ska ske.

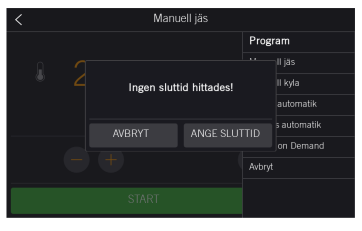

Hittas ingen rimlig sluttid eller om ingen slutdag är markerad i inställningar då visas denna bild. Tryck på ANGE SLUTTID och skriv in koden för Inställningar för att direkt byta sida till Sluttider. Tryck avbryt för att ta bort dialogrutan.
Service
Välj Service från huvudmenyn
En kod krävs för åtkomst av sidan, koden är default 9999 men kan ändras under Service/ Passkod.

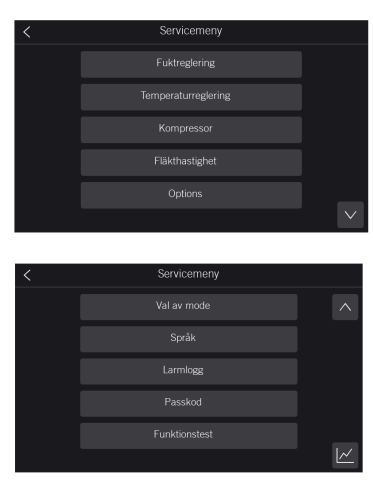

Om koden är rätt visas inställningsmenyn. Växla mellan sidorna med pilknapparna. Tryck på önskad rubrik för att kontrollera eller ändra inställningar.
Viktigt! dessa inställningar påverkar funktionen och får därför endast göras av personal med god kännedom om skåpets funktion.
Larmmeddelanden
PLC-enheten kan via skärmen ge ett antal felmeddelanden eller felstatus. I skärmens Servicemeny under alternativet Funktionstest finns en hjälpsida avsedd för felsökning. Hur felsökningen fungerar kan du läsa om under rubriken Funktionstest.
Då ett larm uppkommer larmar panelen med konstant ljud och aktuellt fel presenteras, larmet kvitteras med ”OK” knappen och sparas automatiskt i larmloggen.
Följande larm kan visas.
Säkring utlöst.
Orsak: Säkring F1 har löst ut.
Åtgärd: Kontrollera och återställ säkringen.
Överhettningsskydd utlöst.
Orsak: Överhettning i skåpet.
Åtgärd: Återställ överhettningsskyddet och återställ även säkring F1 som automatiskt bryts av överhettningskyddet.
Fel på fuktgivare.
Orsak: Fel på fuktgivare, kabelbrott.
Åtgärd: Byt givare, kontrollera kabel och dess anslutningar i plint och styrsystem.
Fel på temperaturgivare.
Orsak: Fel på temperaturgivare, kabelbrott.
Åtgärd: Byt givare, kontrollera kabel och dess anslutningar i plint och styrsystem.
Fel på strömgivare.
Orsak: Fel på strömgivare, kabelbrott.
Åtgärd: Byt givare, kontrollera kabel och dess anslutningar i plint och styrsystem.
Hög ström i ångkokare.
Orsak: För hög ström i ångkokaren.
Åtgärd: Sänk amperetalet, rengör ångkokaren, kontrollera påfyllnadsventil och tömningspump.
Fel på vattenpåfyllning.
Orsak: För lite vatten i ångkokaren.
Åtgärd: Kontrollera magnetventil, vattentillförsel och inställningar i panelen.
Strömavbrott.
Orsak: Det har varit strömavbrott under programkörning.
Åtgärd: Kontrollera att programkörningen befinner sig i rätt fas
