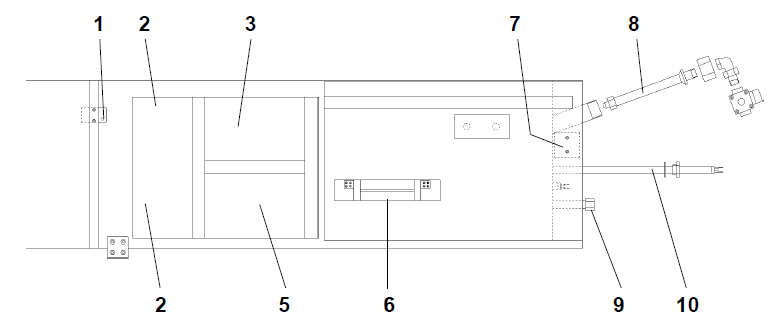

Överhettningsskydd Om överhettningsskyddet har löst ut så kommer detta att återställa sig automatiskt när ugnsrummet har svalnat. För att erhålla fullständig brytning, utlöses också elementens säkring F1 (se även punkt 5) Tillkalla reparatör om skyddet löser ut upprepade gånger.
2
Summer Denna är kopplad till baktiduret och ger signal då baktiden löpt ut.
3
Statiskt relä Ett statiskt relä för varje elementgrupp, över-, under- och framvärme. Om ugnen är försedd med inbyggd ångalstrare finns ett fjärde statiskt relä för denna.
4
Tidrelä 0-100 sekunder. Detta relä finns endast då ugnen är försedd med ångalstrare. Reläet bestämmer hur lång tid ånga skall sprutas in i ugnsrummet då man vridit ångreglaget på frontpanelen till ångläget. Reläet är vid leverans inställt på 20 sekunder men kan vid behov ändras. Använd aldrig längre ångtider än nödvändigt då detta sänker ångalstrarens kapacitet.
5
Automatsäkring Den trepoliga säkringen skyddar ugnens element. På den nedersta sektionen sitter dessutom en tvåpolig säkring. Detta är ugnens manöversäkring och är gemensam för alla sektioner i ugnen. Vid servicearbete i ugnen skall matningsströmmen till ugnen brytas. Det räcker inte med att slå ifrån ugnens inbyggda automatsäkringar.
6
Belysningstransformator Transformator för ugnens halogenbelysning. Två lampor kopplas till varje transformator.
7
Termostat 300-350°C Termostat för reglering av ångalstraren. Temperaturen är låst och kan inte ändras
8
Dysrör På dysröret sitter ett munstycke som fördelar det vatten som sprutas in i ångalstraren. Vid försämrad ångfunktion tas dysröret ut för rengöring. Munstycket i ändan på röret demonteras varefter sil och munstycke lätt kan rengöras.
9
Dräneringsrör Detta rör är vid leverans pluggat. Vi rekommenderar att ansluta detta rör till ett avlopp via en ångfälla. Detta förlänger livslängden avsevärt på ångalstraren och dess element.
